Disponibilidad: | |
---|---|
Cantidad: | |
LSD2830A/B
LITEKEY
8531200000

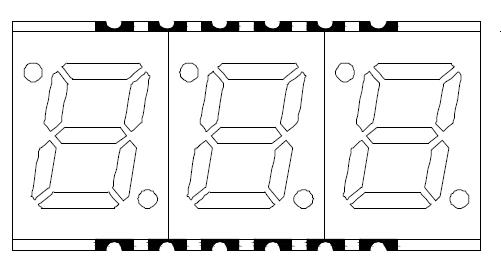

Pantalla LED SMD numérica de tres dígitos de 0,28 pulgadas

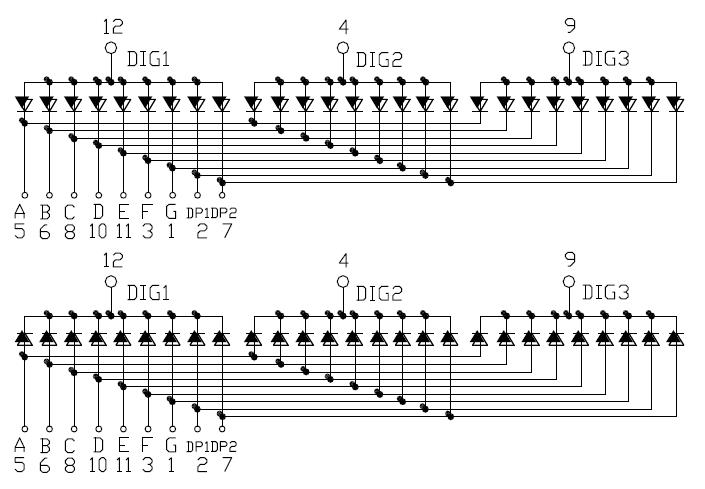

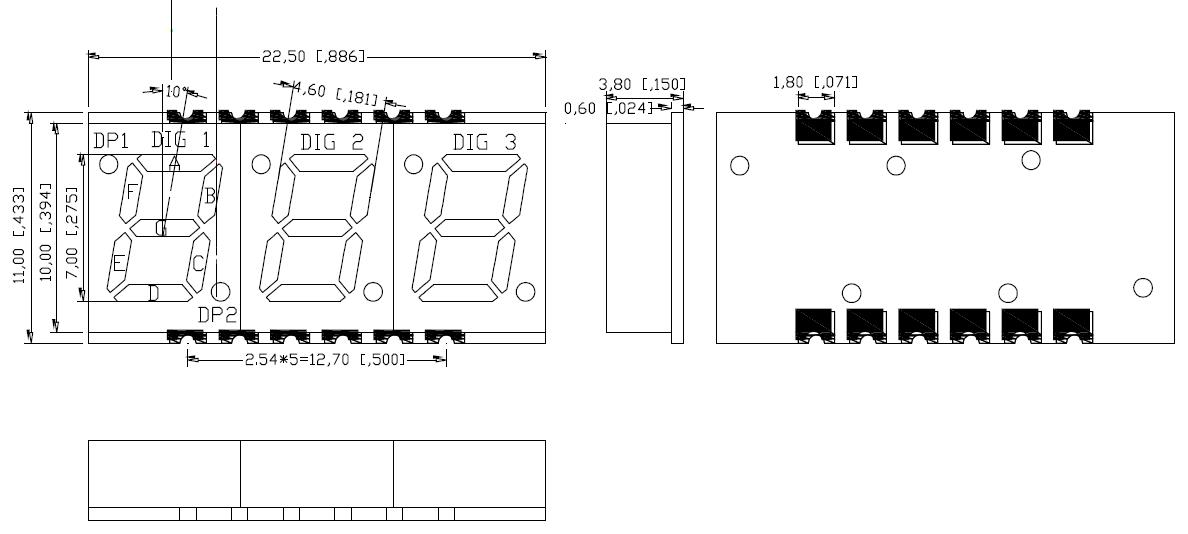

1. Dimensiones exteriores y Diagrama del circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas). La tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.
2. Guía de selección
Número de pieza | Chip | Iv@IF=20mA | ||||
Común Ánodo | Común Cátodo | Material | Color | WLD | Por ficha | |
Mín. | Tipo. | |||||
LSD2830BR | LSD2830AR | AlGaInP | Súper rojo | 640 | - | 8 |
LSD2830BUR | LSD2830AUR | AlGaInP | ultra rojo | 620 | - | 15 |
LSD2830BO | LSD2830AO | AlGaInP | Naranja | 605 | - | 40 |
LSD2830BY | LSD2830AY | AlGaInP | Amarillo | 580 | - | 50 |
LSD2830BG | LSD2830AG | AlGaInP | Verde | 570 | - | 16 |
LSD2830BPG | LSD2830APG | InGaN | Verde puro | 520 | - | 35 |
LSD2830BB | LSD2830AB | InGaN | Azul | 470 | - | 25 |
LSD2830BW | LSD2830AW | InGaN | Blanco | x0,27/y0,25 | - | 60 |
Unidad: | \ | \ | \ | Nuevo Méjico | mcd | mcd |
3. Características eléctricas y clasificaciones máximas absolutas
Parámetro | óptico electrico Características[1] | Calificaciones máximas absolutas[1] | ||||
color emitido | voltaje directo @ SI = 20 mA | Contrarrestar | Disipación de energía | Corriente directa CC | Corriente máxima directa[2] | |
Por ficha | Tipo. | Máx. | ||||
Súper rojo | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
ultra rojo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Naranja | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Amarillo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Verde | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Verde puro | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Azul | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blanco | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unidad: | V | V | ua | mW | mamá | mamá |
4. Características y descripción de Pantalla LED de montaje en superficie (pantalla LED SMD)
﹒Cara gris y epoxi blanco.
﹒Pantalla SMD de cátodo común o ánodo común.
﹒Color único: rojo, Naranja, Verde, Amarillo, Puro verde, Azul, Blanco o Color personalizado.
﹒Cumple con RoHS y REACH.
﹒Pantalla digital única de alta intensidad y excelente confiabilidad.
﹒Alta calidad, bajo consumo de energía.
﹒Compatible con IC, fácil montaje.
5. Aplicación de Pantalla LED de montaje en superficie(Pantalla LED SMD)
﹒Electrodomésticos.
﹒Paneles de instrumentos.
﹒Pantallas de lectura digitales.
Contáctenos para más detalles.
Nuestros Servicios/Por qué elegir LITEKEY
1. Servicio profesional: Respondido dentro de las 24 horas (en días laborables).
2. Se encuentran disponibles varias molduras de lámpara LED listas para usar: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos proporcionar productos personalizados y diseñarlos de acuerdo con su demanda.
4. Calidad confiable y estable: 100% de pruebas para cada pieza. Máquina automática de prueba y selección de códigos de bin.
5. Experiencia: produce componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automática ASM (la marca más grande en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.
Pantalla LED SMD numérica de tres dígitos de 0,28 pulgadas
1. Dimensiones exteriores y Diagrama del circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas). La tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.
2. Guía de selección
Número de pieza | Chip | Iv@IF=20mA | ||||
Común Ánodo | Común Cátodo | Material | Color | WLD | Por ficha | |
Mín. | Tipo. | |||||
LSD2830BR | LSD2830AR | AlGaInP | Súper rojo | 640 | - | 8 |
LSD2830BUR | LSD2830AUR | AlGaInP | ultra rojo | 620 | - | 15 |
LSD2830BO | LSD2830AO | AlGaInP | Naranja | 605 | - | 40 |
LSD2830BY | LSD2830AY | AlGaInP | Amarillo | 580 | - | 50 |
LSD2830BG | LSD2830AG | AlGaInP | Verde | 570 | - | 16 |
LSD2830BPG | LSD2830APG | InGaN | Verde puro | 520 | - | 35 |
LSD2830BB | LSD2830AB | InGaN | Azul | 470 | - | 25 |
LSD2830BW | LSD2830AW | InGaN | Blanco | x0,27/y0,25 | - | 60 |
Unidad: | \ | \ | \ | Nuevo Méjico | mcd | mcd |
3. Características eléctricas y clasificaciones máximas absolutas
Parámetro | óptico electrico Características[1] | Calificaciones máximas absolutas[1] | ||||
color emitido | voltaje directo @ SI = 20 mA | Contrarrestar | Disipación de energía | Corriente directa CC | Corriente máxima directa[2] | |
Por ficha | Tipo. | Máx. | ||||
Súper rojo | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
ultra rojo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Naranja | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Amarillo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Verde | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Verde puro | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Azul | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blanco | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unidad: | V | V | ua | mW | mamá | mamá |
4. Características y descripción de Pantalla LED de montaje en superficie (pantalla LED SMD)
﹒Cara gris y epoxi blanco.
﹒Pantalla SMD de cátodo común o ánodo común.
﹒Color único: rojo, Naranja, Verde, Amarillo, Puro verde, Azul, Blanco o Color personalizado.
﹒Cumple con RoHS y REACH.
﹒Pantalla digital única de alta intensidad y excelente confiabilidad.
﹒Alta calidad, bajo consumo de energía.
﹒Compatible con IC, fácil montaje.
5. Aplicación de Pantalla LED de montaje en superficie(Pantalla LED SMD)
﹒Electrodomésticos.
﹒Paneles de instrumentos.
﹒Pantallas de lectura digitales.
Contáctenos para más detalles.
Nuestros Servicios/Por qué elegir LITEKEY
1. Servicio profesional: Respondido dentro de las 24 horas (en días laborables).
2. Se encuentran disponibles varias molduras de lámpara LED listas para usar: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos proporcionar productos personalizados y diseñarlos de acuerdo con su demanda.
4. Calidad confiable y estable: 100% de pruebas para cada pieza. Máquina automática de prueba y selección de códigos de bin.
5. Experiencia: produce componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automática ASM (la marca más grande en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.

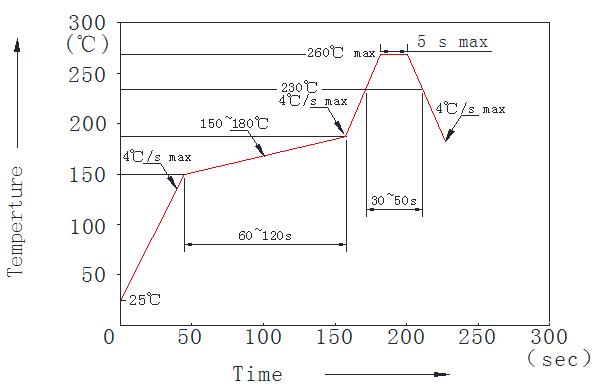

Condición SMT recomendada:
NOTAS:
1.Nosotros recomendar el reflujo temperatura 245°C(±5°C).El Máximo soldadura temperatura debería ser limitado a 260°C.
2.No lo hagas causa estrés a el epoxy resina mientras él es expuesto a alto temperatura.
3. Número de reflujo proceso deber ser 2 veces o menos.
Condición SMT recomendada:
NOTAS:
1.Nosotros recomendar el reflujo temperatura 245°C(±5°C).El Máximo soldadura temperatura debería ser limitado a 260°C.
2.No lo hagas causa estrés a el epoxy resina mientras él es expuesto a alto temperatura.
3. Número de reflujo proceso deber ser 2 veces o menos.
