Pantalla SMD de 7 segmentos y cuatro dígitos de 0,56 pulgadas con cara gris

Cara negra o gris y epoxi blanco
Pantalla SMD de cátodo común o ánodo común
Color único: rojo, naranja, verde, amarillo, verde puro, azul, blanco o color personalizado
Cumple con RoHS y REACH
Pantalla digital de alta intensidad y excelente confiabilidad
Alta calidad, bajo consumo de energía.
Compatible con IC, fácil montaje
Estado de Disponibilidad:
Cantidad:
  • LSD5642A / B

  • LITEKEY

  • 8531200000


0,56 pulgadas de cuatro dígitos7 segmentoPantalla LED SMD

Pantalla led smd de cuatro dígitos de 0,56 pulgadas

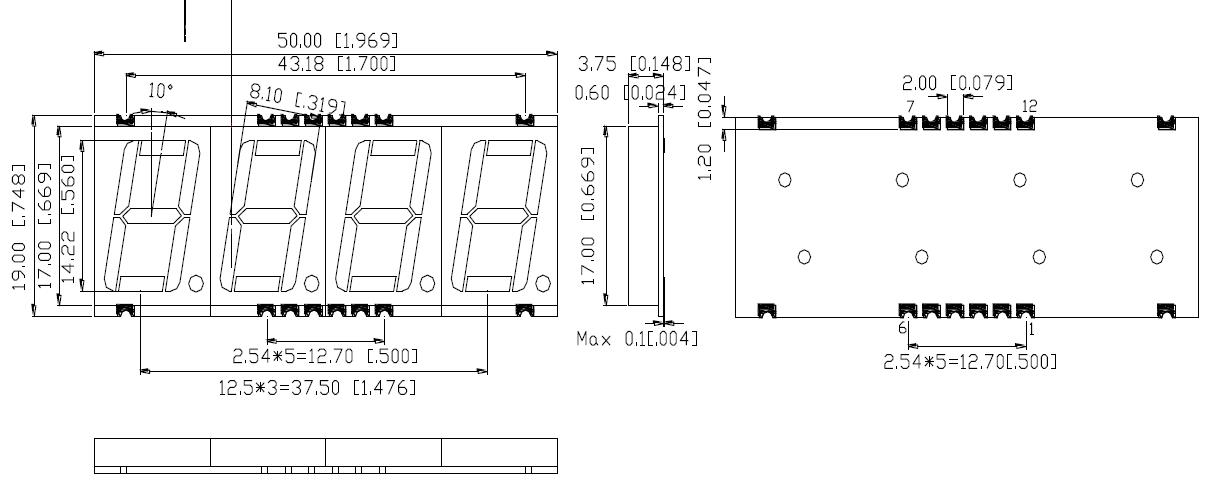

1. Dumensión exterior y diagrama de circuito interno

Pantalla SMD de 0,56 pulgadas y 4 dígitos 5642

Notas:

Todas las dimensiones están en milímetros (pulgadas), la tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.

Pantalla SMD de 0,56 pulgadas y 4 dígitos 5642

2. Guía de selección

No. de parte

Chip

Iv @ IF = 20mA

Común

Ánodo

Común

Cátodo

Material

Color

Mundial

Por chip

Min.

Typ.

LSD5642BR-G

LSD5642AR-G

AlGaInP

Super rojo

640

-

8

LSD5642BUR-G

LSD5642AUR-G

AlGaInP

Ultra rojo

620

-

15

LSD5642BO-G

LSD5642AO-G

AlGaInP

naranja

605

-

40

LSD5642BY-G

LSD5642AY-G

AlGaInP

Amarillo

580

-

50

LSD5642BG-G

LSD5642AG-G

AlGaInP

Verde

570

-

16

LSD5642BPG-G

LSD5642APG-G

InGaN

Verde puro

520

-

35

LSD5642BB-G

LSD5642AB-G

InGaN

Azul

470

-

25

LSD5642BW-G

LSD5642AW-G

InGaN

Blanco

x0,27 / y0,25

-

60

Unidad:

\

\

\

Nuevo Méjico

mcd

mcd


3. Características eléctricas y clasificaciones máximas absolutas

Parámetro

Características ópticas eléctricas[1]

Índices absolutos máximos[1]

Color emitido

Tensión directa

@ SI = 20mA

Contrarrestar
Actual
VR = 5 V

Disipación de potencia

Corriente directa DC

Corriente directa máxima[2]

Por chip

Typ.

Max.

Super rojo

2.0

2.6

30

60

20

100

Ultra rojo

2.0

2.6

30

65

20

100

naranja

2.0

2.6

30

65

20

100

Amarillo

2.0

2.6

30

65

20

100

Verde

2.0

2.6

30

75

20

100

Verde puro

3.0

3.6

30

85

20

100

Azul

3.0

3.6

30

85

20

100

Blanco

3.0

3.6

30

85

20

100

Unidad:

V

V

uA

mW

mamá

mamá


4. Aplicación dePantalla LED de montaje en superficie(Pantalla LED SMD)

Electrodomésticos.

Paneles de instrumentos.

Pantallas de lectura digital.


Contactenos para mas detalles.


Nuestros servicios / Por qué elegir LITEKEY

1. Servicio profesional: respondió dentro de las 24 horas (en días laborables).

2. Se encuentran disponibles varias molduras de lámpara led: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos ofrecer productos personalizados, diseñados según su demanda.

4. Calidad confiable y estable: 100% de prueba para cada pieza. Máquina automática de prueba y selección de código de contenedor.
5. Experiencia: producir componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automáticas ASM (marca más importante en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.



Condición SMT recomendada

Condición smd recomendada

NOTAS:
1.Recomendamos la temperatura de reflujo 245 ° C (± 5 ° C). La temperatura máxima de soldadura debe limitarse a 260 ° C.
2. No provoque estrés en la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
