Pantalla SMD de 7 segmentos y dos dígitos de 0,56 pulgadas

Cara gris y epoxi blanco.
Pantalla SMD de cátodo común o ánodo común
Color único: rojo, naranja, verde, amarillo, verde puro, azul, blanco o color personalizado
Cumple con RoHS y REACH
Pantalla digital de alta intensidad y excelente confiabilidad.
Alta calidad, bajo consumo de energía.
Compatible con IC, fácil montaje
Estado de Disponibilidad:
Cantidad:
  • LSD5621A/B

  • LITEKEY

  • 8531200000


0,56 pulgadas de doble dígito Numérico  Pantalla LED SMD

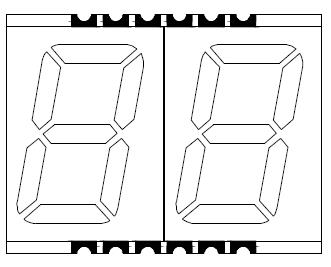

0,56 pulgadas 2 dígitos smd led 5621

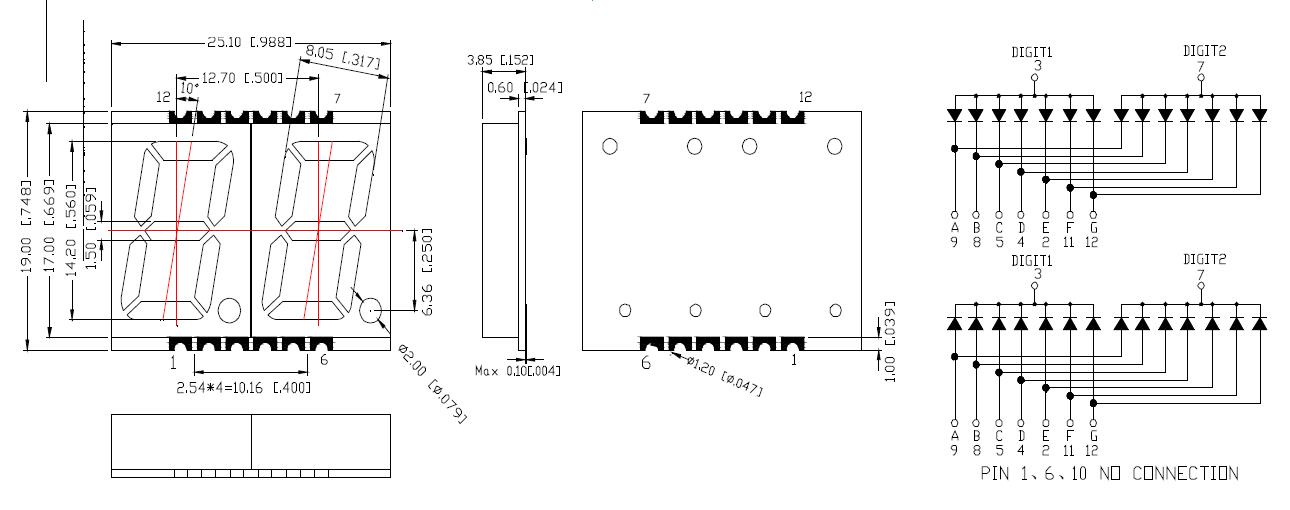

1. Diagrama de dimensiones exteriores y circuito interno

Pantalla SMD de 2 dígitos de 0,56 pulgadas 5621

Notas:

Todas las dimensiones están en milímetros (pulgadas). La tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.


2. Guía de selección

Número de pieza

Chip

Iv@IF=20mA

Común

Ánodo

Común

Cátodo

Material

Color

WLD

Por ficha

Mín.

Tipo.

LSD5621BR-G

LSD5621AR-G

AlGaInP

Súper rojo

640

-

8

LSD5621BUR-G

LSD5621AUR-G

AlGaInP

ultra rojo

620

-

15

LSD5621BO-G

LSD5621AO-G

AlGaInP

Naranja

605

-

40

LSD5621BY-G

LSD5621AY-G

AlGaInP

Amarillo

580

-

50

LSD5621BG-G

LSD5621AG-G

AlGaInP

Verde

570

-

16

LSD5621BPG-G

LSD5621APG-G

InGaN

Verde puro

520

-

35

LSD5621BB-G

LSD5621AB-G

InGaN

Azul

470

-

25

LSD5621BW-G

LSD5621AW-G

InGaN

Blanco

x0,27/y0,25

-

60

Unidad:

\

\

\

Nuevo Méjico

mcd

mcd


3. Características eléctricas y clasificaciones máximas absolutas

Parámetro

Eléctrico   Características ópticas[1]

Absoluto   Calificaciones máximas[1]

color emitido

voltaje directo

@ SI = 20 mA

Contrarrestar
  Actual
  RV=5V

Fuerza   Disipación

CC adelante   Actual

Pico hacia adelante   Actual[2]

Por ficha

Tipo.

Máx.

Súper rojo

2.0

2.6

30

60

20

100

 ultra rojo

2.0

2.6

30

65

20

100

 Naranja

2.0

2.6

30

65

20

100

Amarillo

2.0

2.6

30

65

20

100

Verde

2.0

2.6

30

75

20

100

 Verde puro

3.0

3.6

30

85

20

100

 Azul

3.0

3.6

30

85

20

100

Blanco

3.0

3.6

30

85

20

100

 Unidad:

V

V

ua

mW

mamá

mamá


4. Aplicación de    Pantalla LED de montaje en superficie(Pantalla LED SMD)

Electrodomésticos.

Paneles de instrumentos.

Pantallas de lectura digitales.


Contáctenos para más detalles.


Nuestros Servicios/Por qué elegir LITEKEY

1. Servicio profesional:   Respondido dentro de las 24 horas (en días laborables).

2. Se encuentran disponibles varias molduras de lámpara LED listas para usar:  no es necesario pagar una tarifa adicional por las molduras.
3. También podemos proporcionar productos personalizados y diseñarlos de acuerdo con su demanda.

4. Calidad confiable y estable: 100% de pruebas para cada pieza. Máquina automática de prueba y selección de códigos de bin.
5. Experiencia: produce componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automática ASM (la marca más grande en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.



Condición SMT recomendada

Condición SMD recomendada

NOTAS:
1.Nosotros  recomendar  el  reflujo  temperatura  245°C(±5°C).El  Máximo  soldadura  temperatura  debería  ser  limitado  a  260°C.
2.No lo hagas  causa  estrés  a  el  epoxy  resina  mientras  él  es  expuesto  a  alto  temperatura.
3.  Número  de  reflujo  proceso  deber  ser  2  veces  o  menos.
