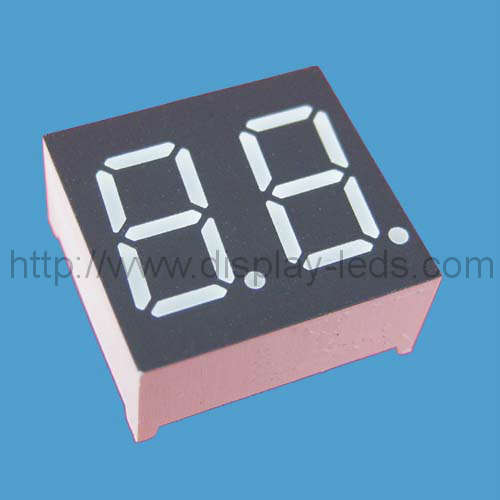

Pantalla LED de 7 segmentos y dos dígitos de 0,36 ''

Compartir con:

Pantalla LED de 7 segmentos y dos dígitos de 0,36 ''

Cantidad:



Preguntar Añadir al carrito

Modelo:
Serie LD3622A / B
Orden mínima:
1000 piezas

El Pin 5 y 10 es contactos comunes; SUMERGIR (por-orificio) el solo dígito de 0.36 pulgadas visualización de LED de 7 segmentos ; PWB interno del circuito de la multiplexación.

Características:
1. dígito de 9.20 milímetros (0.36 pulgadas) alto
2. Aspecto excelente del dígito
3. Ángulo de visión amplio
4. Rango de colores emitidos
5. I.C. compatible
6. Consumición de las energías bajas
7. Cara negra, segmento blanco
8. RoHS obediente

Dimensiones del conjunto y circuito interno:

Notas:

1. Todas las dimensiones están en los milímetros (pulgadas), tolerancia son+0.25m m (0.01inch) a menos que el otro conocido sabio.

2. Las especificaciones están conforme a cambio sin el aviso.

3. El boquete entre el reflector y el PWB no excederá 0.25m m.

Table1:

Visualización de LED dual del segmento del dígito 7, altura del dígito: 9.20m m (0.36inch), dimensiones externas: 15.00x14.00x7.20m m (LxWxHmm)
Número de parte.		Viruta			I_V@I_F=20mA		Iv@IF=20mA
Cátodo común	Común Ánodo	Material	Color	WLD	Un Seg		Un DP
Cátodo común	Común Ánodo	Material	Color	WLD	Mínimo.	Typ.	Mínimo.	Typ.
LD3622AR	LD3622BR	GaAlAs	Rojo estupendo	640	8	10	8	10
LD3622AD	LD3622BD	GaAlAs	Empleado	640	18	25	18	25
LD3622AO	LD3622BO	GaAsP	Anaranjado	625	7	9	7	9
LD3622AY	LD3622BY	GaAsP	Amarillo	588	8	10	8	10
LD3622AG	LD3622BG	Boquete	Verde	568	7	9	7	9
LD3622AUR	LD3622BUR	AlGaInP	Ultra rojo	640	30	45	30	45
LD3622AUO	LD3622BUO	AlGaInP	Ultra naranja	625	45	60	45	60
LD3622AUA	LD3622BUA	AlGaInP	Ultra ámbar	605	30	45	30	45
LD3622AUY	LD3622BUY	AlGaInP	Ultra amarillo	595	30	45	30	45
LD3622AUG	LD3622BUG	AlGaInP	Ultra verde	573	30	45	30	45
LD3622APG	LD3622BPG	InGaN	Verde puro	525	120	300	120	300
LD3622AUB	LD3622BUB	InGaN	Ultra azul	470	30	45	30	45
LD3622AUW	LD3622BUW	InGaN	Ultra blanco		100	120	100	120
Unidad:				nanómetro	mcd	mcd	mcd	mcd

Table2:

Color		Características ópticas eléctricas^[1]			Grados máximos absolutos^[1]
		Voltage@ delantero IF=20mA		Revés Actual VR=5V	Disipación de potencia	La C.C. remite la corriente	Corriente delantera máxima^[2]
		Typ.	Máximo.	Revés Actual VR=5V	Disipación de potencia	La C.C. remite la corriente	Corriente delantera máxima^[2]
Rojo estupendo	Por Seg.	1.8	2.2	30	60	25	100
Rojo estupendo	Por el DP	1.8	2.2	30	60	25	100
Empleado	Por Seg.	1.8	2.2	30	60	25	100
Empleado	Por el DP	1.8	2.2	30	60	25	100
Anaranjado	Por Seg.	2.1	2.5	30	80	30	100
Anaranjado	Por el DP	2.1	2.5	30	80	30	100
Amarillo	Por Seg.	2.1	2.5	30	80	30	100
Amarillo	Por el DP	2.1	2.5	30	80	30	100
Verde	Por Seg.	2.2	2.5	30	80	30	100
Verde	Por el DP	2.2	2.5	30	80	30	100
Ultra rojo	Por Seg.	1.9	2.6	30	60	30	100
Ultra rojo	Por el DP	1.9	2.6	30	60	30	100
Ultra naranja	Por Seg.	2	2.6	30	65	30	100
Ultra naranja	Por el DP	2	2.6	30	65	30	100
Ultra ámbar	Por Seg.	2	2.6	30	65	30	100
Ultra ámbar	Por el DP	2	2.6	30	65	30	100
Ultra amarillo	Por Seg.	2	2.6	30	65	30	100
Ultra amarillo	Por el DP	2	2.6	30	65	30	100
Ultra verde	Por Seg.	2.1	2.6	30	75	30	100
Ultra verde	Por el DP	2.1	2.6	30	75	30	100
Verde puro	Por Seg.	3.5	4	30	110	30	100
Verde puro	Por el DP	3.5	4	30	110	30	100
Ultra azul	Por Seg.	3.5	4	30	120	30	100
Ultra azul	Por el DP	3.5	4	30	120	30	100
Ultra blanco	Por Seg.	3.5	4	30	120	30	100
Ultra blanco	Por el DP	3.5	4	30	120	30	100
Unidad:		V	V	UA	mW	mA	mA
