Cantidad: | |
---|---|
Serie LD8021A / B
1000 piezas
Notas:
1. Todas las dimensiones están en los milímetros (pulgadas), tolerancia son+0.25m m (0.01inch) a menos que el otro conocido sabio.
2. Las especificaciones están conforme a cambio sin el aviso.
3. El boquete entre el reflector y el PWB no excederá 0.25m m.
Table1:

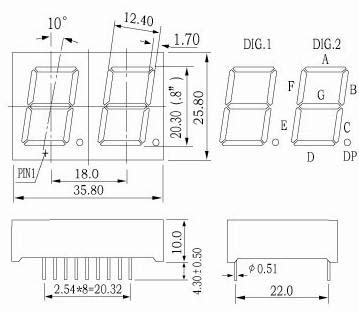

Visualización de LED dual del segmento de los dígitos 7, altura del dígito: 20.30m m (0.8inch), dimensiones externas: 35.80x25.80x10.00m m (LxWxHmm) | ||||||||
Número de parte. | Viruta | Iv@IF=20mA | Iv@IF=20mA | |||||
Común Cátodo | Común Ánodo | Material | Color | WLD | Un Seg | Un DP | ||
Mínimo. | Typ. | Mínimo. | Typ. | |||||
LD8021AR | LD8021BR | GaAlAs | Rojo estupendo | 640 | 8 | 10 | 8 | 10 |
LD8021AD | LD8021BD | GaAlAs | Empleado | 640 | 18 | 25 | 18 | 25 |
LD8021AO | LD8021BO | GaAsP | Anaranjado | 625 | 7 | 9 | 7 | 9 |
LD8021AY | LD8021BY | GaAsP | Amarillo | 588 | 8 | 10 | 8 | 10 |
LD8021AG | LD8021BG | Boquete | Verde | 568 | 7 | 9 | 7 | 9 |
LD8021AUR | LD8021BUR | AlGaInP | Ultra rojo | 640 | 30 | 45 | 30 | 45 |
LD8021AUO | LD8021BUO | AlGaInP | Ultra naranja | 625 | 45 | 60 | 45 | 60 |
LD8021AUA | LD8021BUA | AlGaInP | Ultra ámbar | 605 | 30 | 45 | 30 | 45 |
LD8021AUY | LD8021BUY | AlGaInP | Ultra amarillo | 595 | 30 | 45 | 30 | 45 |
LD8021AUG | LD8021BUG | AlGaInP | Ultra verde | 573 | 30 | 45 | 30 | 45 |
LD8021APG | LD8021BPG | InGaN | Verde puro | 525 | 120 | 300 | 120 | 300 |
LD8021AUB | LD8021BUB | InGaN | Ultra azul | 470 | 30 | 45 | 30 | 45 |
LD8021AUW | LD8021BUW | InGaN | Ultra blanco |
| 100 | 120 | 100 | 120 |
Unidad: |
|
|
| nanómetro | mcd | mcd | mcd | mcd |
Table2:
Color | Características ópticas eléctricas[1] | Grados máximos absolutos[1] | |||||
Voltage@ delantero IF=20mA | Revés | Disipación de potencia | La C.C. remite la corriente | Corriente delantera máxima[2] | |||
Typ. | Máximo. | ||||||
Rojo estupendo | Por Seg. | 1.8 | 2.2 | 30 | 60 | 25 | 100 |
Por el DP | 1.8 | 2.2 | 30 | 60 | 25 | 100 | |
Empleado | Por Seg. | 1.8 | 2.2 | 30 | 60 | 25 | 100 |
Por el DP | 1.8 | 2.2 | 30 | 60 | 25 | 100 | |
Anaranjado | Por Seg. | 2.1 | 2.5 | 30 | 80 | 30 | 100 |
Por el DP | 2.1 | 2.5 | 30 | 80 | 30 | 100 | |
Amarillo | Por Seg. | 2.1 | 2.5 | 30 | 80 | 30 | 100 |
Por el DP | 2.1 | 2.5 | 30 | 80 | 30 | 100 | |
Verde | Por Seg. | 2.2 | 2.5 | 30 | 80 | 30 | 100 |
Por el DP | 2.2 | 2.5 | 30 | 80 | 30 | 100 | |
Ultra rojo | Por Seg. | 1.9 | 2.6 | 30 | 60 | 30 | 100 |
Por el DP | 1.9 | 2.6 | 30 | 60 | 30 | 100 | |
Ultra naranja | Por Seg. | 2 | 2.6 | 30 | 65 | 30 | 100 |
Por el DP | 2 | 2.6 | 30 | 65 | 30 | 100 | |
Ultra ámbar | Por Seg. | 2 | 2.6 | 30 | 65 | 30 | 100 |
Por el DP | 2 | 2.6 | 30 | 65 | 30 | 100 | |
Ultra amarillo | Por Seg. | 2 | 2.6 | 30 | 65 | 30 | 100 |
Por el DP | 2 | 2.6 | 30 | 65 | 30 | 100 | |
Ultra verde | Por Seg. | 2.1 | 2.6 | 30 | 75 | 30 | 100 |
Por el DP | 2.1 | 2.6 | 30 | 75 | 30 | 100 | |
Verde puro | Por Seg. | 3.5 | 4 | 30 | 110 | 30 | 100 |
Por el DP | 3.5 | 4 | 30 | 110 | 30 | 100 | |
Ultra azul | Por Seg. | 3.5 | 4 | 30 | 120 | 30 | 100 |
Por el DP | 3.5 | 4 | 30 | 120 | 30 | 100 | |
Ultra blanco | Por Seg. | 3.5 | 4 | 30 | 120 | 30 | 100 |
Por el DP | 3.5 | 4 | 30 | 120 | 30 | 100 | |
Unidad: |
| V | V | UA | mW | mA | mA |
Notas: 1. En el grado Ta=25. 2. Corriente delantera máxima en 1/10 el ciclo de deber, pulso 0.1ms
Notas:
1. Todas las dimensiones están en los milímetros (pulgadas), tolerancia son+0.25m m (0.01inch) a menos que el otro conocido sabio.
2. Las especificaciones están conforme a cambio sin el aviso.
3. El boquete entre el reflector y el PWB no excederá 0.25m m.
Table1:
Visualización de LED dual del segmento de los dígitos 7, altura del dígito: 20.30m m (0.8inch), dimensiones externas: 35.80x25.80x10.00m m (LxWxHmm) | ||||||||
Número de parte. | Viruta | Iv@IF=20mA | Iv@IF=20mA | |||||
Común Cátodo | Común Ánodo | Material | Color | WLD | Un Seg | Un DP | ||
Mínimo. | Typ. | Mínimo. | Typ. | |||||
LD8021AR | LD8021BR | GaAlAs | Rojo estupendo | 640 | 8 | 10 | 8 | 10 |
LD8021AD | LD8021BD | GaAlAs | Empleado | 640 | 18 | 25 | 18 | 25 |
LD8021AO | LD8021BO | GaAsP | Anaranjado | 625 | 7 | 9 | 7 | 9 |
LD8021AY | LD8021BY | GaAsP | Amarillo | 588 | 8 | 10 | 8 | 10 |
LD8021AG | LD8021BG | Boquete | Verde | 568 | 7 | 9 | 7 | 9 |
LD8021AUR | LD8021BUR | AlGaInP | Ultra rojo | 640 | 30 | 45 | 30 | 45 |
LD8021AUO | LD8021BUO | AlGaInP | Ultra naranja | 625 | 45 | 60 | 45 | 60 |
LD8021AUA | LD8021BUA | AlGaInP | Ultra ámbar | 605 | 30 | 45 | 30 | 45 |
LD8021AUY | LD8021BUY | AlGaInP | Ultra amarillo | 595 | 30 | 45 | 30 | 45 |
LD8021AUG | LD8021BUG | AlGaInP | Ultra verde | 573 | 30 | 45 | 30 | 45 |
LD8021APG | LD8021BPG | InGaN | Verde puro | 525 | 120 | 300 | 120 | 300 |
LD8021AUB | LD8021BUB | InGaN | Ultra azul | 470 | 30 | 45 | 30 | 45 |
LD8021AUW | LD8021BUW | InGaN | Ultra blanco |
| 100 | 120 | 100 | 120 |
Unidad: |
|
|
| nanómetro | mcd | mcd | mcd | mcd |
Table2:
Color | Características ópticas eléctricas[1] | Grados máximos absolutos[1] | |||||
Voltage@ delantero IF=20mA | Revés | Disipación de potencia | La C.C. remite la corriente | Corriente delantera máxima[2] | |||
Typ. | Máximo. | ||||||
Rojo estupendo | Por Seg. | 1.8 | 2.2 | 30 | 60 | 25 | 100 |
Por el DP | 1.8 | 2.2 | 30 | 60 | 25 | 100 | |
Empleado | Por Seg. | 1.8 | 2.2 | 30 | 60 | 25 | 100 |
Por el DP | 1.8 | 2.2 | 30 | 60 | 25 | 100 | |
Anaranjado | Por Seg. | 2.1 | 2.5 | 30 | 80 | 30 | 100 |
Por el DP | 2.1 | 2.5 | 30 | 80 | 30 | 100 | |
Amarillo | Por Seg. | 2.1 | 2.5 | 30 | 80 | 30 | 100 |
Por el DP | 2.1 | 2.5 | 30 | 80 | 30 | 100 | |
Verde | Por Seg. | 2.2 | 2.5 | 30 | 80 | 30 | 100 |
Por el DP | 2.2 | 2.5 | 30 | 80 | 30 | 100 | |
Ultra rojo | Por Seg. | 1.9 | 2.6 | 30 | 60 | 30 | 100 |
Por el DP | 1.9 | 2.6 | 30 | 60 | 30 | 100 | |
Ultra naranja | Por Seg. | 2 | 2.6 | 30 | 65 | 30 | 100 |
Por el DP | 2 | 2.6 | 30 | 65 | 30 | 100 | |
Ultra ámbar | Por Seg. | 2 | 2.6 | 30 | 65 | 30 | 100 |
Por el DP | 2 | 2.6 | 30 | 65 | 30 | 100 | |
Ultra amarillo | Por Seg. | 2 | 2.6 | 30 | 65 | 30 | 100 |
Por el DP | 2 | 2.6 | 30 | 65 | 30 | 100 | |
Ultra verde | Por Seg. | 2.1 | 2.6 | 30 | 75 | 30 | 100 |
Por el DP | 2.1 | 2.6 | 30 | 75 | 30 | 100 | |
Verde puro | Por Seg. | 3.5 | 4 | 30 | 110 | 30 | 100 |
Por el DP | 3.5 | 4 | 30 | 110 | 30 | 100 | |
Ultra azul | Por Seg. | 3.5 | 4 | 30 | 120 | 30 | 100 |
Por el DP | 3.5 | 4 | 30 | 120 | 30 | 100 | |
Ultra blanco | Por Seg. | 3.5 | 4 | 30 | 120 | 30 | 100 |
Por el DP | 3.5 | 4 | 30 | 120 | 30 | 100 | |
Unidad: |
| V | V | UA | mW | mA | mA |
Notas: 1. En el grado Ta=25. 2. Corriente delantera máxima en 1/10 el ciclo de deber, pulso 0.1ms
