Español  |
| Cantidad: | |
|---|---|
LD10018BUR
LITEKEY
8531200000
Pantalla LED alfanumérica roja de 1.0 pulgada(LD10018BUR)
1. Dumensión externa y diagrama de circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas), la tolerancia es de 0.25 mm (0.010) a menos que se indique lo contrario.
2. Personajes
CARACTERES |
| Material del chip: chip LED rojo ultra brillante AlGaInP |
3)Calificaciones máximas absolutas (Ta = 25℃)
PARÁMETRO | SÍMBOLO | CLASIFICACIÓN MÁXIMA | UNIT |
Disipación de potencia | PD | 78 | mW |
Corriente directa máxima (1/10 ciclo de trabajo, 0.1 ms ancho de pulso) | IPICO | 90 | mamá |
Corriente directa CC | IF | 30 | mamá |
tensión inversa | VR | 5 | V |
Descarga electrostática | ESD | 1000 | V |
Rango de temperatura de funcionamiento | Topr / Tstg | -40 ° Chasta + 85 ° C | |
Rango de temperatura de almacenamiento | Topr / Tstg | -40 ° Chasta + 100 ° C | |
4. Características eléctricas y clasificaciones máximas absolutas
PARÁMETRO | SÍMBOLO | MIN | TYP | MAX | UNIT | CONDICIÓN DE PRUEBA (Por chip) |
Tensión directa | VF | - | 2.0 | 2.6 | V | IF= 20mA |
Intensidad luminosa | IV | 30 | 45 | - | mcd | IF= 20mA |
Longitud de onda de emisión máxima | λp | - | 640 | - | Nuevo Méjico | IF= 20mA |
Longitud de onda de emisión dominante | λd | - | 630 | - | Nuevo Méjico | IF= 20mA |
Línea espectral de medio ancho | Δλ | - | 20 | - | Nuevo Méjico | IF= 20mA |
Corriente inversa | IR | - | - | 10 | uA | VR= 5V |
Contactenos para mas detalles.
Nuestro sistema de control de calidad:

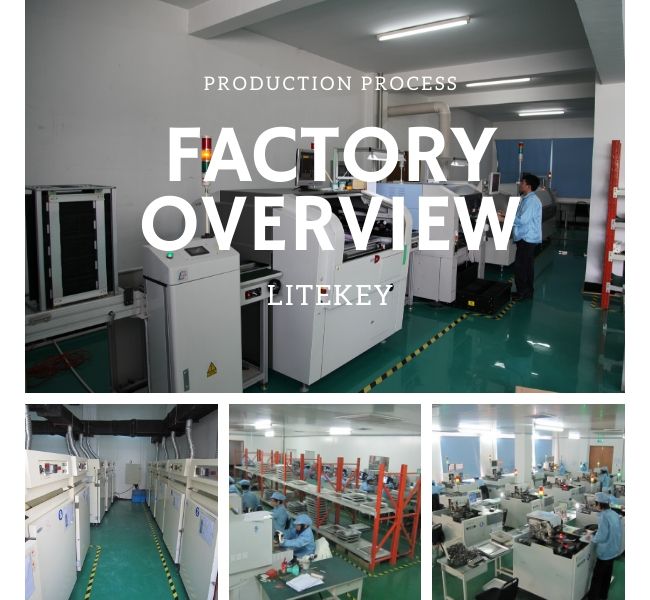

Descripción general de la fábrica y proceso de producción
Nuestros servicios / Por qué elegir LITEKEY
1. Servicio profesional: respondió dentro de las 24 horas (en días laborables).
2. Se encuentran disponibles varias molduras listas para lámparas LED: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos proporcionar productos personalizados, diseño de acuerdo a su demanda.
4. Calidad confiable y estable: 100% de prueba para cada pieza. Máquina automática de prueba y selección de código bin.
5. Experiencia: produce componentes LED por más de 14 años.
6. Equipo avanzado: máquinas automáticas de producción ASM (marca más grande en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y desarrollo, producción y ventas de LED.
