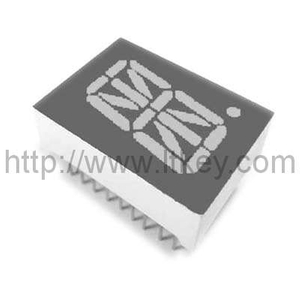

Pantalla LED alfanumérica de 0,5 pulgadas con pin común 18

Compartir con:

Pantalla LED alfanumérica de 0,5 pulgadas con pin común 18

Cantidad:



Preguntar Añadir al carrito

Modelo:
Serie LD5015E / F
Orden mínima:
1000 piezas

El Pin 18 es contacto común; PWB interno estático del circuito; solo dígito de 0.5 pulgadas visualización de LED alfanumérica ; las versiones del CA y del centímetro cúbico están disponibles.
Características:
1. dígito de 12.70 milímetros (0.50 pulgadas) alto
2. Aspecto excelente del dígito
3. Ángulo de visión amplio
4. Rango de colores emitidos
5. I.C. compatible
6. Consumición de las energías bajas
7. Cara negra, segmento blanco
8. RoHS obediente

Dimensiones del conjunto y circuito interno:

Notas:

1. Todas las dimensiones están en los milímetros (pulgadas), tolerancia son+0.25m m (0.01inch) a menos que el otro conocido sabio.

2. Las especificaciones están conforme a cambio sin el aviso.

3. El boquete entre el reflector y el PWB no excederá 0.25m m.

Table1:

Sola visualización de LED del segmento del dígito 7, altura del dígito: 12.70m m (0.50 pulgadas), dimensiones externas: 16.00x25.00x9.50m m (LxWxHmm)
Número de parte.		Viruta			I_V@I_F=20mA		Iv@I_F=20mA
Cátodo común	Común Ánodo	Material	Color	WLD	Un Seg		Un DP
Cátodo común	Común Ánodo	Material	Color	WLD	Mínimo.	Typ.	Mínimo.	Typ.
LD5015ER	LD5015FR	GaAlAs	Rojo estupendo	640	8	10	8	10
LD5015ED	LD5015FD	GaAlAs	Empleado	640	18	25	18	25
LD5015EO	LD5015FO	GaAsP	Anaranjado	625	7	9	7	9
LD5015EY	LD5015FY	GaAsP	Amarillo	588	8	10	8	10
LD5015EG.	LD5015FG	Boquete	Verde	568	7	9	7	9
LD5015EUR	LD5015FUR	AlGaInP	Ultra rojo	640	30	45	30	45
LD5015EUO	LD5015FUO	AlGaInP	Ultra naranja	625	45	60	45	60
LD5015EUA	LD5015FUA	AlGaInP	Ultra ámbar	605	30	45	30	45
LD5015EUY	LD5015FUY	AlGaInP	Ultra amarillo	595	30	45	30	45
LD5015EUG	LD5015FUG	AlGaInP	Ultra verde	573	30	45	30	45
LD5015EPG	LD5015FPG	InGaN	Verde puro	525	120	300	120	300
LD5015EUB	LD5015FUB	InGaN	Ultra azul	470	30	45	30	45
LD5015EUW	LD5015FUW	InGaN	Ultra blanco		100	120	100	120
Unidad:				nanómetro	mcd	mcd	mcd	mcd

Table2:

Color		Características ópticas eléctricas^[1]			Grados máximos absolutos^[1]
		Voltage@ delantero IF=20mA		Revés Actual VR=5V	Disipación de potencia	La C.C. remite la corriente	Corriente delantera máxima^[2]
		Typ.	Máximo.	Revés Actual VR=5V	Disipación de potencia	La C.C. remite la corriente	Corriente delantera máxima^[2]
Rojo estupendo	Por Seg.	1.8	2.2	30	60	25	100
Rojo estupendo	Por el DP	1.8	2.2	30	60	25	100
Empleado	Por Seg.	1.8	2.2	30	60	25	100
Empleado	Por el DP	1.8	2.2	30	60	25	100
Anaranjado	Por Seg.	2.1	2.5	30	80	30	100
Anaranjado	Por el DP	2.1	2.5	30	80	30	100
Amarillo	Por Seg.	2.1	2.5	30	80	30	100
Amarillo	Por el DP	2.1	2.5	30	80	30	100
Verde	Por Seg.	2.2	2.5	30	80	30	100
Verde	Por el DP	2.2	2.5	30	80	30	100
Ultra rojo	Por Seg.	1.9	2.6	30	60	30	100
Ultra rojo	Por el DP	1.9	2.6	30	60	30	100
Ultra naranja	Por Seg.	2	2.6	30	65	30	100
Ultra naranja	Por el DP	2	2.6	30	65	30	100
Ultra ámbar	Por Seg.	2	2.6	30	65	30	100
Ultra ámbar	Por el DP	2	2.6	30	65	30	100
Ultra amarillo	Por Seg.	2	2.6	30	65	30	100
Ultra amarillo	Por el DP	2	2.6	30	65	30	100
Ultra verde	Por Seg.	2.1	2.6	30	75	30	100
Ultra verde	Por el DP	2.1	2.6	30	75	30	100
Verde puro	Por Seg.	3.5	4	30	110	30	100
Verde puro	Por el DP	3.5	4	30	110	30	100
Ultra azul	Por Seg.	3.5	4	30	120	30	100
Ultra azul	Por el DP	3.5	4	30	120	30	100
Ultra blanco	Por Seg.	3.5	4	30	120	30	100
Ultra blanco	Por el DP	3.5	4	30	120	30	100
Unidad:		V	V	UA	mW	mA	mA
