LSD4011A/B
LITEKEY
8531200000
Serie LSD4011A/B: alfanumérico de un solo dígito Pantalla de montaje en superficie
1. Dimensiones del paquete y diagrama del circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas). La tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.
2. Características
Altura de carácter (dígito) de 0,4 pulgadas

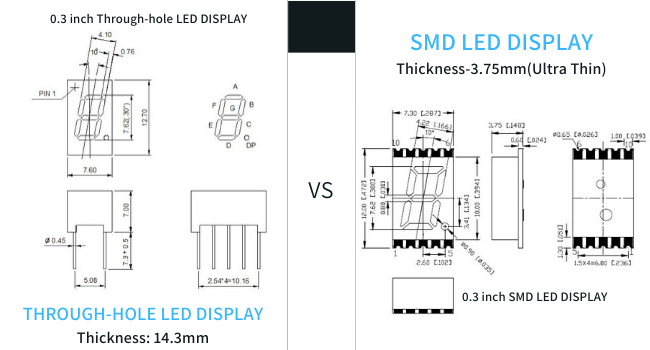

El grosor es más fino que el de la pantalla tradicional.
Electrodo disponible: cátodo o ánodo común

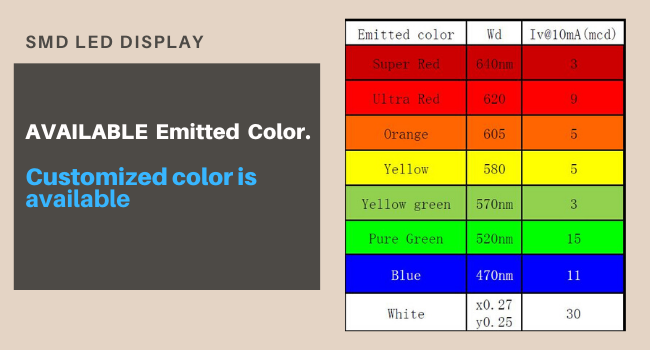

Disponible en varios colores
Paquete: en cinta y carrete (1000 piezas/carrete) para fabricación SMT.
3. Descripción
El LSD4011 es una pantalla alfanumérica de dígitos de 10,16 mm (0,4') de altura.
La pantalla proporciona una excelente confiabilidad en condiciones de luz ambiental brillante.
El dispositivo está fabricado con segmentos blancos y una superficie gris.
4. Guía de selección
N/P del cátodo común | N/P del ánodo común | Descripción | Longitud de onda/Color de emisión (Material) | Tipo de lente |
LSD4011AR | LSD4011BR | Excavación única de 0,4''. LED smd alfanumérico rojo pantalla, rt. decimales a mano | 640 nm/rojo oscuro (AlGaInP) | Blanco Difuso |
LSD4011AUR | LSD4011BUR | Excavación única de 0,4''. LED smd alfanumérico rojo pantalla, rt. decimales a mano | 630 nm/rojo brillante (AlGaInP) | Blanco Difuso |
LSD4011AA | LSD4011BA | Excavación única de 0,4''. org alfanumérico smd led pantalla, rt. decimales a mano | 601-605 nm/naranja brillante (AlGaInP) | Blanco Difuso |
LSD4011AY | LSD4011BRY | Excavación única de 0,4''. amarillo. led smd alfanumérico pantalla, rt. decimales a mano | 590 nm/amarillo brillante (AlGaInP) | Blanco Difuso |
LSD4011AG | LSD4011BG | Excavación única de 0,4''. led smd alfanumérico verde pantalla, rt. decimales a mano | 568-570 nm/amarillo brillante VERDE (AlGaInP) | Blanco Difuso |
LSD4011APG | LSD4011BPG | Excavación única de 0,4''. led smd alfanumérico verde puro pantalla, rt. decimales a mano | 568-570nm/Verde puro (AlGaInP) | Blanco Difuso |
LSD4011AB | LSD4011BB | Excavación única de 0,4''. LED smd alfanumérico azul pantalla, rt. decimales a mano | 468-470 nm/AZUL (InGaN) | Blanco Difuso |
LSD4011AW | LSD4011BW | Excavación única de 0,4''. LED smd alfanumérico blanco pantalla, rt. decimales a mano | Blanco puro/blanco frío (InGaN) | Blanco Difuso |
5. Características eléctricas y clasificaciones máximas absolutas
Emitido Color | óptico electrico Características[1] | Máximo absoluto Calificaciones[1] | |||||
VF@ IF=20mA[1] | Contrarrestar Actual VR=5V | Disipación de energía | Corriente directa CC | Corriente máxima directa[2] | |||
Tipo. | Máx. | ||||||
rojo oscuro | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
2.0 | 2.4 | 10 | 60 | 25 | 60 | ||
rojo brillante | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Naranja brillante | 2.1 | 2.4 | 10 | 60 | 25 | 60 | |
Verde amarillo brillante | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Amarillo brillante | 2.0 | 2.4 | 10 | 60 | 25 | 60 | |
Verde puro | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Azul | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Blanco puro/frío | 3.3 | 3.7 | 10 | 110 | 25 | 110 | |
Unidad: | \ | V | V | ua | mW | mamá | mamá |

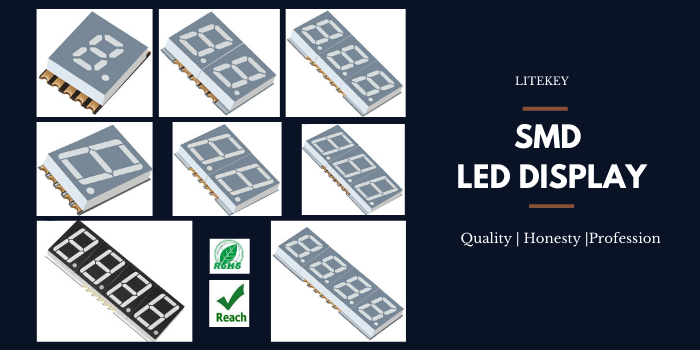

6. Tipos típicos de pantallas SMD:
7. Aplicaciones
Apto para uso en interiores.
Sistema de audio.
Decodificador.
Máquina de juego.
Indicador de canal de TV.
Mostrar estado numérico
Contáctenos para más detalles.
8. ¿Por qué elegir LITEKEY?
1. Servicio profesional: Respondido dentro de las 24 horas (en días laborables).
2. Se encuentran disponibles varias molduras listas para usar de pantalla SMD: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos proporcionar productos personalizados y diseñarlos de acuerdo con su demanda.
4. Calidad confiable y estable: 100% de pruebas para cada pieza. Máquina automática de prueba y selección de códigos de bin.
5. Experiencia: produce componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automática ASM (la marca más grande en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.
