LLS5730WW-26G-80-0.5W
LITEKEY
8541410000
ROHS White 5730 SMD liderado por el fabricante experto en China
5730 LED SMD extiende la cartera de LED de clase de iluminación de Litekey a un conjunto más amplio de aplicaciones.
Combina alta eficacia y excelente valor en un paquete confiable.
También está optimizado para aplicaciones de iluminación de baja densidad donde la alta eficacia y la apariencia suave
son críticos, como las luces descendentes, los trofers y las luces de panel.
La serie 3014 LEDS ofrece alto CRI y están optimizados para aplicaciones de iluminación donde la buena calidad de color es crítica.
Parametros del producto
Tamaño del paquete: LED SMT de 5.7 mm × 3.0 mm, espesor de 0.8 mm
0.5W LED de baja potencia
Intensidad luminosa: 55-65lm
Típ. Radiación: 120o
CRI: 80 (min)
Alta confiabilidad y antivulcanización
Bajo voltaje de funcionamiento, bajo consumo de energía, larga vida útil
Adecuado para todos los asamblea SMT
Sensibilidad de humedad Nivel: Nivel 4
Productos gratuitos de PB (que cumplen con el ROHS de la UE)
Material de dados: Ingan/aigainp; Color claro: Blanco; Color de la lente: Amarillo difuso

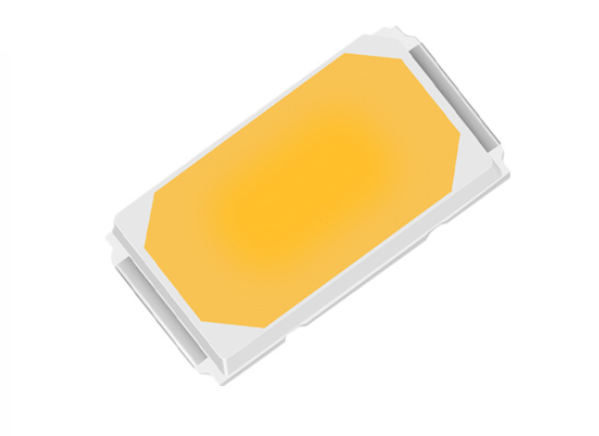

·Foto liderada

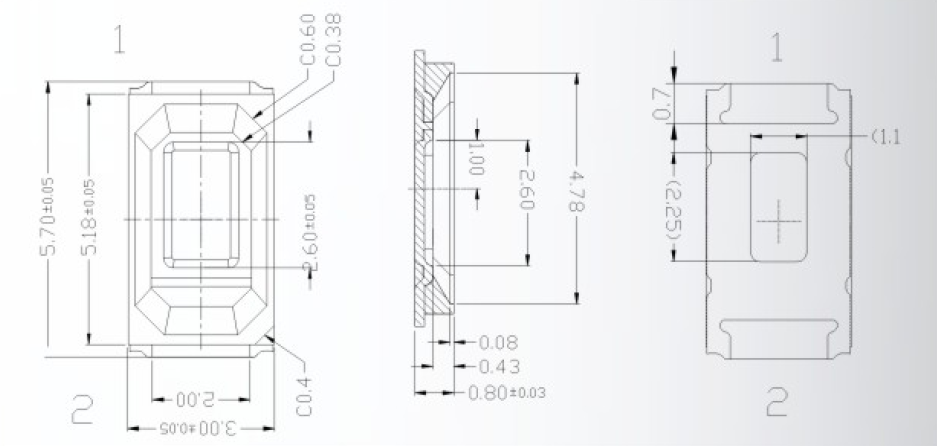

·Dimensión de esquema
·Guía de selección
P/N | Contenedor | Flujo luminoso Si = 150 mA |
LLS5730WW-26G-80-0.5W | 26g (2653 ± 72k) | 55-65lm |
LLS5730WW-29G-80-0.5W | 29g (2958 ± 87k) | 55-65lm |
LLS5730NW-41G-80-0.5W | 41G (4123 ± 137k) | 55-65lm |
LLS5730NW-52G-80-0.5W | 52G (5169 ± 141k) | 55-65lm |
LLS5730PW-62G-80-0.5W | 62g (6275 ± 255k) | 55-65lm |
·Calificaciones máximas absolutas (ta = 25℃)
Artículo | Símbolo | Máximo | Unidad |
Disipación de potencia | Pd | 500 | MW |
Corriente continua hacia adelante | SI | 150 | mamá |
Corriente hacia adelante pulsada (1/10 ciclo de trabajo de 0.1 ms de pulso Ancho) | SI P | 200 | mamá |
tensión inversa | VR | 5 | V |
Descarga electrostática (HBM) | ESD | 2000 | V |
Rango de temperatura de funcionamiento | Para pr | -30 a+80 | ℃ |
Rango de temperatura de almacenamiento | TSTG | -30 a+85 | ℃ |
Resistencia termica | Rthj-s | 25 | ℃/W |
Temperatura de la Unión | TJ | ≤125 | ℃ |
·Características eléctricas/ópticas (TA = 25℃)
Artículo | Símbolo | Condition | Mínimo | Típ. | Máximo | Unidad |
Tensión directa | VF | Si = 150 mA | 2.8 | - | 3.4 | V |
Intensidad luminosa | IV | Si = 150 mA | 55 | - | 65 | lm |
Temperatura del color | CCT | Si = 150 mA | 26g (2653 ± 72k) 29g (2958 ± 87k) 41G (4123 ± 137k) 52G (5169 ± 141k) 62g (6275 ± 255k) | K | ||
Ángulo de visión | 2θ1/2 | Si = 150 mA | - | 120 | - | teg |
Corriente inversa | IR | VR = 5V | - | - | 10 | μA |
Índice de reproducción cromática | Real academia de bellas artes | Si = 150 mA | 80 | - | - | - |
·Solicitud
Lámpara de mesa
Luces de área
Focos
7. Concentración: nos centramos en la investigación y el desarrollo LED, la producción y las ventas.
