Pantalla led de 7 segmentos y 4 dígitos de 0,56 pulgadas

Compartir con:

Pantalla led de 7 segmentos y 4 dígitos de 0,56 pulgadas

Cantidad:



Preguntar Añadir al carrito

Modelo:
Serie LD5641A / B
Orden mínima:
1000 piezas

El Pin 6, 8, 9 y 12 es contactos comunes; SUMERGIR (por-orificio) la visualización numérica de cuatro cifras de 0.56 pulgadas; PWB interno del circuito de la multiplexación. Características: 1. 14.2 milímetros (0.56inch) altos 2. del dígito del dígito del aspecto 3. excelentes de visión de rango ancho de la cara negra compatible emitida de la consumición 7. de las energías bajas de los colores 5. I.C. 6., segmento blanco 8. RoHS del ángulo 4. obediente

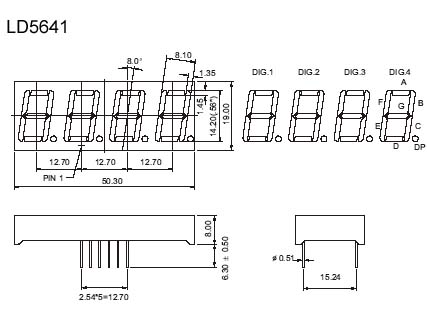

Dimensiones del conjunto y circuito interno:

Notas:

1. Todas las dimensiones están en los milímetros (pulgadas), tolerancia son+0.25m m (0.01inch) a menos que el otro conocido sabio.

2. Las especificaciones están conforme a cambio sin el aviso.

3. El boquete entre el reflector y el PWB no excederá 0.25m m.

Table1:

Cuatro visualización de LED del segmento de los dígitos 7, altura del dígito: 14.20m m (0.56inch), dimensiones externas: 50.30x19.00x8.00m m (LxWxHmm)
Número de parte.		Viruta			Iv@IF=20mA		Iv@IF=20mA
Común Cátodo	Común Ánodo	Material	Color	WLD	Un Seg		Un DP
Común Cátodo	Común Ánodo	Material	Color	WLD	Mínimo.	Typ.	Mínimo.	Typ.
LD5641AR	LD5641BR	GaAlAs	Rojo estupendo	640	8	10	8	10
LD5641AD	LD5641BD	GaAlAs	Empleado	640	18	25	18	25
LD5641AO	LD5641BO	GaAsP	Anaranjado	625	7	9	7	9
LD5641AY	LD5641BY	GaAsP	Amarillo	588	8	10	8	10
LD5641AG	LD5641BG	Boquete	Verde	568	7	9	7	9
LD5641AUR	LD5641BUR	AlGaInP	Ultra rojo	640	30	45	30	45
LD5641AUO	LD5641BUO	AlGaInP	Ultra naranja	625	45	60	45	60
LD5641AUA	LD5641BUA	AlGaInP	Ultra ámbar	605	30	45	30	45
LD5641AUY	LD5641BUY	AlGaInP	Ultra amarillo	595	30	45	30	45
LD5641AUG	LD5641BUG	AlGaInP	Ultra verde	573	30	45	30	45
LD5641APG	LD5641BPG	InGaN	Verde puro	525	120	300	120	300
LD5641AUB	LD5641BUB	InGaN	Ultra azul	470	30	45	30	45
LD5641AUW	LD5641BUW	InGaN	Ultra blanco		100	120	100	120
Unidad:				nanómetro	mcd	mcd	mcd	mcd

Table2:

Color		Características ópticas eléctricas^[1]			Grados máximos absolutos^[1]
		Voltage@ delantero IF=20mA		Revés Actual VR=5V	Disipación de potencia	La C.C. remite la corriente	Corriente delantera máxima^[2]
		Typ.	Máximo.	Revés Actual VR=5V	Disipación de potencia	La C.C. remite la corriente	Corriente delantera máxima^[2]
Rojo estupendo	Por Seg.	1.8	2.2	30	60	25	100
Rojo estupendo	Por el DP	1.8	2.2	30	60	25	100
Empleado	Por Seg.	1.8	2.2	30	60	25	100
Empleado	Por el DP	1.8	2.2	30	60	25	100
Anaranjado	Por Seg.	2.1	2.5	30	80	30	100
Anaranjado	Por el DP	2.1	2.5	30	80	30	100
Amarillo	Por Seg.	2.1	2.5	30	80	30	100
Amarillo	Por el DP	2.1	2.5	30	80	30	100
Verde	Por Seg.	2.2	2.5	30	80	30	100
Verde	Por el DP	2.2	2.5	30	80	30	100
Ultra rojo	Por Seg.	1.9	2.6	30	60	30	100
Ultra rojo	Por el DP	1.9	2.6	30	60	30	100
Ultra naranja	Por Seg.	2	2.6	30	65	30	100
Ultra naranja	Por el DP	2	2.6	30	65	30	100
Ultra ámbar	Por Seg.	2	2.6	30	65	30	100
Ultra ámbar	Por el DP	2	2.6	30	65	30	100
Ultra amarillo	Por Seg.	2	2.6	30	65	30	100
Ultra amarillo	Por el DP	2	2.6	30	65	30	100
Ultra verde	Por Seg.	2.1	2.6	30	75	30	100
Ultra verde	Por el DP	2.1	2.6	30	75	30	100
Verde puro	Por Seg.	3.5	4	30	110	30	100
Verde puro	Por el DP	3.5	4	30	110	30	100
Ultra azul	Por Seg.	3.5	4	30	120	30	100
Ultra azul	Por el DP	3.5	4	30	120	30	100
Ultra blanco	Por Seg.	3.5	4	30	120	30	100
Ultra blanco	Por el DP	3.5	4	30	120	30	100
Unidad:		V	V	UA	mW	mA	mA
