LSD3040A / B
LITEKEY
8531200000
Pantalla LED SMD numérica de cuatro dígitos de 0,3 pulgadas

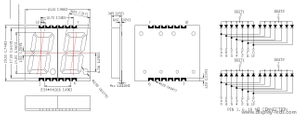

1. Dumensión exterior yDiagrama de circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas), la tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.
2. Guía de selección
No. de parte | Chip | Iv @ IF = 20mA | ||||
Común Ánodo | Común Cátodo | Material | Color | Mundial | Por chip | |
Min. | Typ. | |||||
LSD3040BR | LSD3040AR | AlGaInP | Super rojo | 640 | - | 8 |
LSD3040BUR | LSD3040AUR | AlGaInP | Ultra rojo | 620 | - | 15 |
LSD3040BO | LSD3040AO | AlGaInP | naranja | 605 | - | 40 |
LSD3040BY | LSD3040AY | AlGaInP | Amarillo | 580 | - | 50 |
LSD3040BG | LSD3040AG | AlGaInP | Verde | 570 | - | 16 |
LSD3040BPG | LSD3040APG | InGaN | Verde puro | 520 | - | 35 |
LSD3040BB | LSD3040AB | InGaN | Azul | 470 | - | 25 |
LSD3040BW | LSD3040AW | InGaN | Blanco | x0,27 / y0,25 | - | 60 |
Unidad: | \ | \ | \ | Nuevo Méjico | mcd | mcd |
3. Características eléctricas y clasificaciones máximas absolutas
Parámetro | Características ópticas eléctricas[1] | Índices absolutos máximos[1] | ||||
Color emitido | Tensión directa @ SI = 20mA | Contrarrestar | Disipación de potencia | Corriente directa DC | Corriente directa máxima[2] | |
Por chip | Typ. | Max. | ||||
Super rojo | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra rojo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
naranja | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Amarillo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Verde | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Verde puro | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Azul | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blanco | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unidad: | V | V | uA | mW | mamá | mamá |
4. Aplicación dePantalla LED de montaje en superficie
﹒Electrodomésticos.
﹒Paneles de instrumentos.
﹒Pantallas de lectura digital.
Contactenos para mas detalles .
Nuestros servicios / Por qué elegir LITEKEY
1. Servicio profesional: respondió dentro de las 24 horas (en días laborables).
2. Hay disponibles varias molduras listas para usar de lámpara led: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos ofrecer productos personalizados, diseñados según su demanda.
4. Calidad confiable y estable: 100% de prueba para cada pieza. Máquina automática de prueba y selección de código de contenedor.
5. Experiencia: producir componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automáticas ASM (marca más importante en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.
Pantalla LED SMD numérica de cuatro dígitos de 0,3 pulgadas
1. Dumensión exterior yDiagrama de circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas), la tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.
2. Guía de selección
No. de parte | Chip | Iv @ IF = 20mA | ||||
Común Ánodo | Común Cátodo | Material | Color | Mundial | Por chip | |
Min. | Typ. | |||||
LSD3040BR | LSD3040AR | AlGaInP | Super rojo | 640 | - | 8 |
LSD3040BUR | LSD3040AUR | AlGaInP | Ultra rojo | 620 | - | 15 |
LSD3040BO | LSD3040AO | AlGaInP | naranja | 605 | - | 40 |
LSD3040BY | LSD3040AY | AlGaInP | Amarillo | 580 | - | 50 |
LSD3040BG | LSD3040AG | AlGaInP | Verde | 570 | - | 16 |
LSD3040BPG | LSD3040APG | InGaN | Verde puro | 520 | - | 35 |
LSD3040BB | LSD3040AB | InGaN | Azul | 470 | - | 25 |
LSD3040BW | LSD3040AW | InGaN | Blanco | x0,27 / y0,25 | - | 60 |
Unidad: | \ | \ | \ | Nuevo Méjico | mcd | mcd |
3. Características eléctricas y clasificaciones máximas absolutas
Parámetro | Características ópticas eléctricas[1] | Índices absolutos máximos[1] | ||||
Color emitido | Tensión directa @ SI = 20mA | Contrarrestar | Disipación de potencia | Corriente directa DC | Corriente directa máxima[2] | |
Por chip | Typ. | Max. | ||||
Super rojo | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
Ultra rojo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
naranja | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Amarillo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Verde | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Verde puro | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Azul | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blanco | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unidad: | V | V | uA | mW | mamá | mamá |
4. Aplicación dePantalla LED de montaje en superficie
﹒Electrodomésticos.
﹒Paneles de instrumentos.
﹒Pantallas de lectura digital.
Contactenos para mas detalles .
Nuestros servicios / Por qué elegir LITEKEY
1. Servicio profesional: respondió dentro de las 24 horas (en días laborables).
2. Hay disponibles varias molduras listas para usar de lámpara led: no es necesario pagar una tarifa adicional por las molduras.
3. También podemos ofrecer productos personalizados, diseñados según su demanda.
4. Calidad confiable y estable: 100% de prueba para cada pieza. Máquina automática de prueba y selección de código de contenedor.
5. Experiencia: producir componentes LED desde hace más de 14 años.
6. Equipo avanzado: máquinas de producción automáticas ASM (marca más importante en máquinas automáticas LED)
7. Concentración: Nos centramos en la investigación y el desarrollo, la producción y las ventas de LED.
Condición SMT recomendada:
NOTAS:
1.Recomendamos la temperatura de reflujo 245 ° C (± 5 ° C). La temperatura máxima de soldadura debe limitarse a 260 ° C.
2. No provoque estrés en la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
Condición SMT recomendada:
NOTAS:
1.Recomendamos la temperatura de reflujo 245 ° C (± 5 ° C). La temperatura máxima de soldadura debe limitarse a 260 ° C.
2. No provoque estrés en la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
