Altura de matriz de 4 pulgadas (101 mm);
Módulo de matriz LED DIP de 18 pines;
Color emitido: ultra rojo y verde;
Diámetro de punto de píxel LED redondo: paso de LED de 10 mm y 15,24 mm;
7 puntos en fila y 5 puntos en columna por módulo LED de matriz de puntos;
2 chips LED en serie por color, un punto;
Dimensiones del esquema por módulo de matriz de puntos LED: 56.9x79.8x13mm;
Están disponibles los leds comunes de matriz de puntos de cátodo y ánodo;
Color de superficie del módulo de matriz LED: negro o gris, y color de punto LED: blanco o transparente.
Certificados REACH y RoHS para pantalla LED de matriz de puntos de 3 pulgadas
Categoría: Pantalla LED de matriz de puntos Pantalla LED de matriz de puntos 5x7Pantalla LED de matriz de puntos de doble color 5x7 de 4 pulgadas

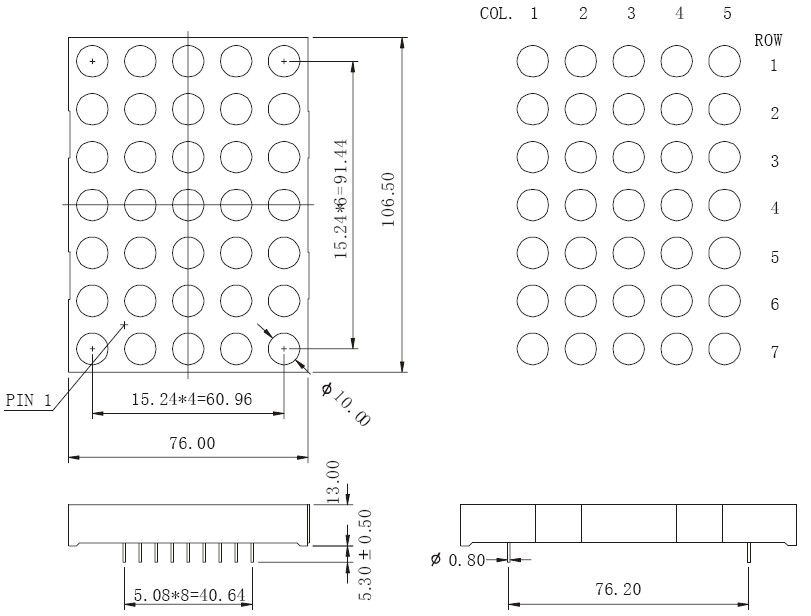

Dimensiones Pakcage y circuito interno
Matriz de puntos LED de 4 pulgadas 5x7 con colores duales - Guía de selección LM40057A / BRG
| Descripción de matriz de puntos LED de doble color 5x7 de 4 pulgadas | Parte No. | Iv (mcd) @ 20mA | ||
| Fila de cátodos | Fila de ánodos | Min. | Typ. | |
| Altura de matriz de 4 pulgadas, dimensiones de matriz de LED de 106.5x76 mm, Matriz de puntos LED 5x7, colores emitidos por LED: ultra rojo y amarillo-verde | LM40057AURUG | LM40057BURUG | 30 | 45 |
| 30 | 45 | |||
| Altura de matriz de 4 pulgadas, dimensiones de matriz de LED de 106.5x76 mm, Matriz de puntos LED 5x7, colores emitidos por LED: ultra rojo y verde puro (525 nm) | LM40057AURPG | LM40057BURPG | 30 | 45 |
| 120 | 300 | |||
Notas: 1. CC = Fila de cátodos 2. CA = Fila de ánodos
Aplicaciones:
Panel informativo LED para interiores o semi-exteriores.
Modificaciones disponibles en la pantalla LED de matriz de puntos de doble color de 5x7 de 4 pulgadas:
1. El espesor del reflector puede ser de 3 mm solo si se utilizan nuestras nuevas técnicas
2. Circuito interno puede ser personalizado de acuerdo a los requerimientos del cliente
