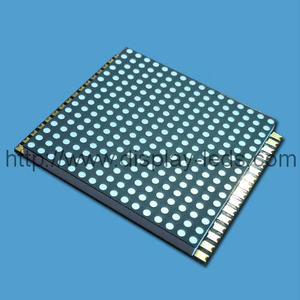

1,6 pulgadas de altura de la matriz;
16 puntos en fila y 16 puntos en columna pormódulo LED de matriz de puntos;
Tamaño de punto redondo: diámetro 1.7 mm;
Dimensiones del esquema porMódulo de matriz de puntos LED: 40x40 mm;
Varios colores emitidos por LED están disponibles tanto en el cátodo común como en el ánodoleds de matriz de puntosestán disponibles;
El punto LED 1 en la fila está conectado al pin 16, y el punto LED 1 en la columna está conectado al pin 1;
agujero pasante 32 pinesPantalla de matriz de LEDmódulo;
Módulo de matriz de LEDcolor de la superficie: negro o gris, y color de punto LED: blanco o transparente.
Certificados REACH y RoHS para pantalla LED de matriz de puntos de 1,6 pulgadas

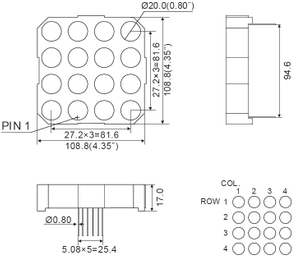

Dimensiones Pakcage y circuito interno
Esta es una matriz de puntos LED personalizada, si desea saber más, contáctenos.
Pantalla LED de matriz de puntos de 1,6 pulgadas y 16x16
Guía de selección
Parte No. | Descripción | IF= 20 mA por punto | |
Min. | Typ. | ||
LSM1601616AR | CC[1], Súper rojo (640 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 8 | 10 |
LSM1601616BR | California[2], Matriz de puntos LED super roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 8 | 10 |
LSM1601616AUR | CC[1], matriz de puntos LED ultra roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616BUR | California[2], ultra rojo (640 nm) 16x16Matriz de puntos LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 30 | 45 |
LSM1601616AUO | CC[1], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616BUO | California[2], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616AUA | CC[1], matriz de puntos LED 16x16 ultra ámbar (605 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm,Módulo de matriz de LEDtamaño: 40x40mm. | 30 | 45 |
LSM1601616BUA | California[2], matriz de puntos LED ultra ámbar (605 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616AUY | CC[1], ultra ámbar (595 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUY | California[2], matriz de puntos de 16x16 LED ultra ámbar (595 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUG | CC[1], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUG | California[2], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616APG | CC[1], verde puro (525 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616BPG | California[2], matriz de puntos LED 16x16 verde puro (525 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616AUB | CC[1], matriz de puntos LED ultra azul (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUB | California[2], ultra azul (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUW | CC[1], ultra blanco (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 100 | 120 |
LSM1601616BUW | California[2], matriz de puntos LED ultra blanca (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 100 | 120 |
Unidad: | \ | mcd | mcd |
Notas: 1. CC = Fila de cátodos 2. CA = Fila de ánodos
1,6 pulgadas de altura de la matriz;
16 puntos en fila y 16 puntos en columna pormódulo LED de matriz de puntos;
Tamaño de punto redondo: diámetro 1.7 mm;
Dimensiones del esquema porMódulo de matriz de puntos LED: 40x40 mm;
Varios colores emitidos por LED están disponibles tanto en el cátodo común como en el ánodoleds de matriz de puntosestán disponibles;
El punto LED 1 en la fila está conectado al pin 16, y el punto LED 1 en la columna está conectado al pin 1;
agujero pasante 32 pinesPantalla de matriz de LEDmódulo;
Módulo de matriz de LEDcolor de la superficie: negro o gris, y color de punto LED: blanco o transparente.
Certificados REACH y RoHS para pantalla LED de matriz de puntos de 1,6 pulgadas
Dimensiones Pakcage y circuito interno
Esta es una matriz de puntos LED personalizada, si desea saber más, contáctenos.
Pantalla LED de matriz de puntos de 1,6 pulgadas y 16x16
Guía de selección
Parte No. | Descripción | IF= 20 mA por punto | |
Min. | Typ. | ||
LSM1601616AR | CC[1], Súper rojo (640 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 8 | 10 |
LSM1601616BR | California[2], Matriz de puntos LED super roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 8 | 10 |
LSM1601616AUR | CC[1], matriz de puntos LED ultra roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616BUR | California[2], ultra rojo (640 nm) 16x16Matriz de puntos LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 30 | 45 |
LSM1601616AUO | CC[1], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616BUO | California[2], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616AUA | CC[1], matriz de puntos LED 16x16 ultra ámbar (605 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm,Módulo de matriz de LEDtamaño: 40x40mm. | 30 | 45 |
LSM1601616BUA | California[2], matriz de puntos LED ultra ámbar (605 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616AUY | CC[1], ultra ámbar (595 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUY | California[2], matriz de puntos de 16x16 LED ultra ámbar (595 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUG | CC[1], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUG | California[2], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616APG | CC[1], verde puro (525 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616BPG | California[2], matriz de puntos LED 16x16 verde puro (525 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616AUB | CC[1], matriz de puntos LED ultra azul (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUB | California[2], ultra azul (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUW | CC[1], ultra blanco (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 100 | 120 |
LSM1601616BUW | California[2], matriz de puntos LED ultra blanca (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 100 | 120 |
Unidad: | \ | mcd | mcd |
Notas: 1. CC = Fila de cátodos 2. CA = Fila de ánodos
Dimensiones Pakcage y circuito interno
Pantalla LED de matriz de puntos de 1,6 pulgadas y 16x16- LM1601616C / D Guía de selección
Parte No. | Descripción | IF= 20 mA por punto | |
Min. | Typ. | ||
LSM1601616AR | CC[1], Súper rojo (640 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 8 | 10 |
LSM1601616BR | California[2], Matriz de puntos LED super roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 8 | 10 |
LSM1601616AUR | CC[1], matriz de puntos LED ultra roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616BUR | California[2], ultra rojo (640 nm) 16x16Matriz de puntos LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 30 | 45 |
LSM1601616AUO | CC[1], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616BUO | California[2], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616AUA | CC[1], matriz de puntos LED 16x16 ultra ámbar (605 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm,Módulo de matriz de LEDtamaño: 40x40mm. | 30 | 45 |
LSM1601616BUA | California[2], matriz de puntos LED ultra ámbar (605 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616AUY | CC[1], ultra ámbar (595 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUY | California[2], matriz de puntos de 16x16 LED ultra ámbar (595 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUG | CC[1], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUG | California[2], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616APG | CC[1], verde puro (525 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616BPG | California[2], matriz de puntos LED 16x16 verde puro (525 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616AUB | CC[1], matriz de puntos LED ultra azul (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUB | California[2], ultra azul (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUW | CC[1], ultra blanco (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 100 | 120 |
LSM1601616BUW | California[2], matriz de puntos LED ultra blanca (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 100 | 120 |
Unidad: | \ | mcd | mcd |
Notas: 1. CC = Fila de cátodos 2. CA = Fila de ánodos
Aplicaciones:
Panel de información LED para interiores o exteriores.
Modificaciones disponibles enPantalla LED de matriz de puntos de 1.5 pulgadas 16x16:
1. El espesor del reflector puede ser de 3 mm solo si se utilizan nuestras nuevas técnicas
2. Circuito interno puede ser personalizado de acuerdo a los requerimientos del cliente
Los siguientes son algunos productos en el mismo catálogo de productos quePantalla LED de matriz de puntos de 1.5 pulgadas 16x16con un solo color
Dimensiones Pakcage y circuito interno
Pantalla LED de matriz de puntos de 1,6 pulgadas y 16x16- LM1601616C / D Guía de selección
Parte No. | Descripción | IF= 20 mA por punto | |
Min. | Typ. | ||
LSM1601616AR | CC[1], Súper rojo (640 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 8 | 10 |
LSM1601616BR | California[2], Matriz de puntos LED super roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 8 | 10 |
LSM1601616AUR | CC[1], matriz de puntos LED ultra roja (640 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616BUR | California[2], ultra rojo (640 nm) 16x16Matriz de puntos LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño del módulo de matriz de LED: 40x40 mm. | 30 | 45 |
LSM1601616AUO | CC[1], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616BUO | California[2], matriz de puntos LED ultra naranja (625 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 45 | 60 |
LSM1601616AUA | CC[1], matriz de puntos LED 16x16 ultra ámbar (605 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm,Módulo de matriz de LEDtamaño: 40x40mm. | 30 | 45 |
LSM1601616BUA | California[2], matriz de puntos LED ultra ámbar (605 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz LED: 40x40 mm. | 30 | 45 |
LSM1601616AUY | CC[1], ultra ámbar (595 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUY | California[2], matriz de puntos de 16x16 LED ultra ámbar (595 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUG | CC[1], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUG | California[2], matriz de puntos LED ultra verde (572 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616APG | CC[1], verde puro (525 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616BPG | California[2], matriz de puntos LED 16x16 verde puro (525 nm), altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 120 | 300 |
LSM1601616AUB | CC[1], matriz de puntos LED ultra azul (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616BUB | California[2], ultra azul (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 30 | 45 |
LSM1601616AUW | CC[1], ultra blanco (470 nm)Matriz de puntos de 16x16 LED, Altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED de 1,7 mm, tamaño de módulo de matriz: 40x40 mm. | 100 | 120 |
LSM1601616BUW | California[2], matriz de puntos LED ultra blanca (470 nm) 16x16, altura de matriz de 1,5 pulgadas, tamaño de punto redondo LED 1,7 mm, tamaño del módulo de matriz: 40x40 mm. | 100 | 120 |
Unidad: | \ | mcd | mcd |
Notas: 1. CC = Fila de cátodos 2. CA = Fila de ánodos
Aplicaciones:
Panel de información LED para interiores o exteriores.
Modificaciones disponibles enPantalla LED de matriz de puntos de 1.5 pulgadas 16x16:
1. El espesor del reflector puede ser de 3 mm solo si se utilizan nuestras nuevas técnicas
2. Circuito interno puede ser personalizado de acuerdo a los requerimientos del cliente
