Resumen de la pantalla de matriz led de 8x8 de 2 pulgadas en amarillo:
El punto 1 en la fila está conectado al pin 1, y el punto 1 en la columna está conectado al pin 20;
Otro color emitido está disponible;
Falta reflector, cara blanca o gris disponible;
El punto es el mismo que el de la matriz de puntos de 2.3 pulgadas, pero su paso es de solo 6.36 mm y el tamaño es de solo 50.8x50.8 mm.
caracteristicas:
1. 50,8 mm (2 pulgadas) de matriz de alto
2. Tamaño del punto: diámetro 5 mm
3. Paso: 6.36 mm
4. Amplio ángulo de visión
5. Color emitido ultra amarillo
6. I.C. compatible
7. Bajo consumo de energía
8. Cara negra o gris, segmento blanco
Términos de pago:TT, Western Union, L / C, efectivo o paypal.
RoHS ComplianceALCANCE Cumplimiento

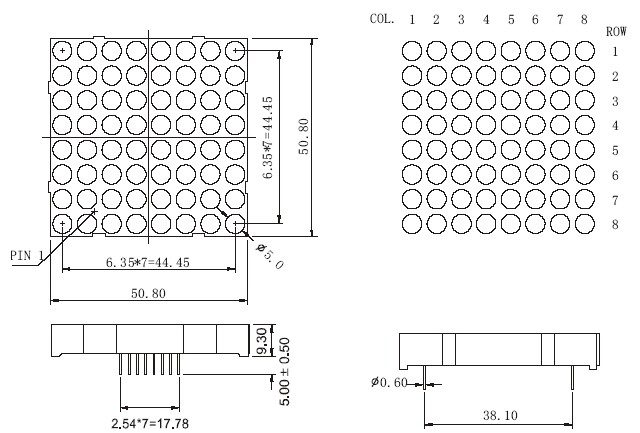

Dimensiones del paquete y dibujos de circuitos internos:
Notas:
1. Todas las dimensiones están en milímetros (pulgadas), la tolerancia es+0.25 mm (0.01 pulgadas) a menos que se indique lo contrario.
2. Las especificaciones están sujetas a cambios sin previo aviso.
3. El espacio entre el reflector y la PCB no debe exceder de 0.25 mm.
Guía de selección de matriz de puntos LED 8x8 de 2 pulgadas:
| Parte No. | Descripción | LED Dot funciona en IF= 20mA | Más información | |
| Min. | Typ. | |||
| LM20088AUY | CC[1], Matriz de puntos LED de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 50.8x50.8 mm. | 60 | 85 | |
| LM20088BUY | California[2], Matriz de puntos LED de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 50.8x50.8 mm. | 60 | 85 | |
| Unidad: | \ | mcd | mcd | \ |
Notas:
1. CC = hilera de cátodos
2. CA = fila de ánodos
Por matriz de LED Características eléctricas de puntos y clasificaciones máximas absolutas:
| Pantalla de matriz de puntos LED CA o CC de 2 pulgadas 8x8 en color emitido ultra amarillo | Características eléctricas ópticas[1] | Índices absolutos máximos[1] | |||||
| Tensión directa @ IF = 20mA | Marcha atrás Actual VR = 5V | Disipación de potencia | Corriente directa CC | Corriente directa máxima[2] | |||
| Typ. | Max. | ||||||
| 2 | 2.6 | 30 | 70 | 30 | 100 | ||
| Unidad: | \ | V | V | uA | mW | mamá | mamá |
Notas:
1. A Ta = 25 ° C
2. Corriente directa máxima a 1/10 ciclo de trabajo, pulso de 0.1 ms
¿Dónde puedes usarlos?
Puede usarlos en interiores o semi-exteriores, como:
lugares de entretenimiento interiores o semi al aire libre
