Pantalla LED de matriz de puntos 8x8 de 2,3 pulgadas
Hay varios colores disponibles;
Están disponibles LED de matriz de puntos de ánodo y cátodo común;
El punto LED 1 de la fila está conectado al pin 9 y el punto LED 1 de la columna está conectado al pin 13;
Módulo de visualización de matriz LED de 16 pines;
Reflector disponible en negro, blanco o gris;

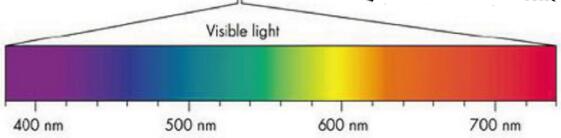

5. Colores emitidos disponibles:
rojo 635 nm, naranja 525 nm, ámbar 605 nm, amarillo 590 nm, amarillo verdoso 572 nm, verde puro 520 nm, azul 470 nm
6. Compatible con circuitos integrados
9. Certificado RoHS y REACH

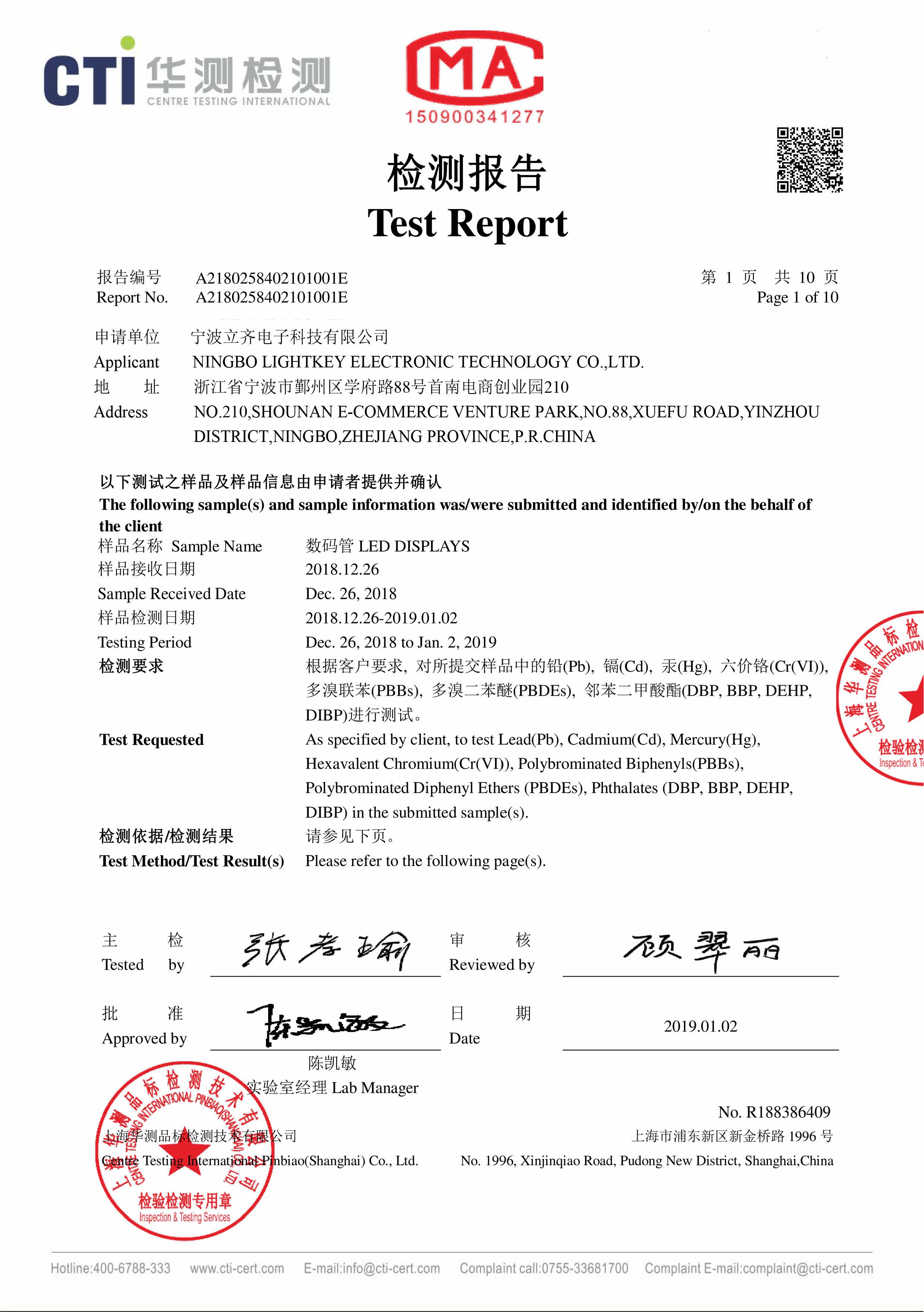

Informe de prueba: cumplimiento de RoHS | Informe de prueba: cumplimiento de REACH |
Condiciones de pago: TT, Western Union, L/C, efectivo o paypal
Pantalla LED de matriz de puntos 8x8 de 2,3 pulgadas
Hay varios colores disponibles;
Están disponibles LED de matriz de puntos de ánodo y cátodo común;
El punto LED 1 de la fila está conectado al pin 9 y el punto LED 1 de la columna está conectado al pin 13;
Módulo de visualización de matriz LED de 16 pines;
Reflector disponible en negro, blanco o gris;
5. Colores emitidos disponibles:
rojo 635 nm, naranja 525 nm, ámbar 605 nm, amarillo 590 nm, amarillo verdoso 572 nm, verde puro 520 nm, azul 470 nm
6. Compatible con circuitos integrados
9. Certificado RoHS y REACH
Informe de prueba: cumplimiento de RoHS | Informe de prueba: cumplimiento de REACH |
Condiciones de pago: TT, Western Union, L/C, efectivo o paypal
Dimensiones del paquete y dibujos del circuito interno:
Notas:
1. Todas las dimensiones están en milímetros (pulgadas), la tolerancia es + 0,25 mm (0,01 pulgadas) a menos que se indique lo contrario.
2. Las especificaciones están sujetas a cambios sin previo aviso.
3. El espacio entre el reflector y la PCB no deberá exceder los 0,25 mm.
Pantalla LED de matriz de puntos de 8x8 de 2,3 pulgadas guía de selección:
Número de pieza | Descripción | IF=20 mA por punto | |
Mín. | Tipo. | ||
LM23088AR | CC[1], Matriz de puntos LED súper roja (640 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 8 | 10 |
LM23088BR | California[2], Matriz de puntos LED súper roja (640 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 8 | 10 |
LM23088AUR | CC[1], Matriz de puntos LED ultra roja (640 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUR | California[2], Matriz de puntos LED ultra roja (640 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUO | CC[1], Matriz de puntos LED de 8x8 ultra naranja (625 nm), altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 45 | 60 |
LM23088BUO | California[2], Matriz de puntos LED ultra naranja (625 nm) de 8 x 8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 45 | 60 |
LM23088AUA | CC[1], matriz de puntos LED ultra ámbar (605 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUA | California[2], Matriz de puntos LED ultra ámbar (605 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUY | CC[1], matriz de puntos LED ultra ámbar (595 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088COMPRAR | California[2], matriz de puntos LED ultra ámbar (595 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AGO | CC[1], matriz de puntos LED ultra verde (572 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088ERROR | California[2], matriz de puntos LED ultra verde (572 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088APG | CC[1], matriz de puntos LED de 8x8 de color verde puro (525 nm), altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 120 | 300 |
LM23088BPG | California[2], matriz de puntos LED de 8x8 de color verde puro (525 nm), altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 120 | 300 |
LM23088AUB | CC[1], matriz de puntos LED ultra azul (470 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUB | California[2], matriz de puntos LED ultra azul (470 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUW | CC[1], matriz de puntos LED ultra blanca (470 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 100 | 120 |
LM23088BUW | California[2], matriz de puntos LED ultra blanca (470 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 100 | 120 |
Unidad: | \ | mcd | mcd |
¿Dónde puedes usarlos?
Puedes utilizarlos en interior o semiexterior, como por ejemplo:
lugares de entretenimiento interiores o semi-exteriores
Aparcamiento Máquina de juego Estación de tren de alta velocidad
Dimensiones del paquete y dibujos del circuito interno:
Notas:
1. Todas las dimensiones están en milímetros (pulgadas), la tolerancia es + 0,25 mm (0,01 pulgadas) a menos que se indique lo contrario.
2. Las especificaciones están sujetas a cambios sin previo aviso.
3. El espacio entre el reflector y la PCB no deberá exceder los 0,25 mm.
Pantalla LED de matriz de puntos de 8x8 de 2,3 pulgadas guía de selección:
Número de pieza | Descripción | IF=20 mA por punto | |
Mín. | Tipo. | ||
LM23088AR | CC[1], Matriz de puntos LED súper roja (640 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 8 | 10 |
LM23088BR | California[2], Matriz de puntos LED súper roja (640 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 8 | 10 |
LM23088AUR | CC[1], Matriz de puntos LED ultra roja (640 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUR | California[2], Matriz de puntos LED ultra roja (640 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUO | CC[1], Matriz de puntos LED de 8x8 ultra naranja (625 nm), altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 45 | 60 |
LM23088BUO | California[2], Matriz de puntos LED ultra naranja (625 nm) de 8 x 8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 45 | 60 |
LM23088AUA | CC[1], matriz de puntos LED ultra ámbar (605 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUA | California[2], Matriz de puntos LED ultra ámbar (605 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz LED: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUY | CC[1], matriz de puntos LED ultra ámbar (595 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088COMPRAR | California[2], matriz de puntos LED ultra ámbar (595 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AGO | CC[1], matriz de puntos LED ultra verde (572 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088ERROR | California[2], matriz de puntos LED ultra verde (572 nm), 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088APG | CC[1], matriz de puntos LED de 8x8 de color verde puro (525 nm), altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 120 | 300 |
LM23088BPG | California[2], matriz de puntos LED de 8x8 de color verde puro (525 nm), altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 120 | 300 |
LM23088AUB | CC[1], matriz de puntos LED ultra azul (470 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088BUB | California[2], matriz de puntos LED ultra azul (470 nm) 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 30 | 45 |
LM23088AUW | CC[1], matriz de puntos LED ultra blanca (470 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 100 | 120 |
LM23088BUW | California[2], matriz de puntos LED ultra blanca (470 nm) de 8x8, altura de matriz de 2 pulgadas, tamaño de punto redondo LED de 5 mm, tamaño del módulo de matriz: 60,2 x 60,2 mm. | 100 | 120 |
Unidad: | \ | mcd | mcd |
¿Dónde puedes usarlos?
Puedes utilizarlos en interior o semiexterior, como por ejemplo:
lugares de entretenimiento interiores o semi-exteriores
Aparcamiento Máquina de juego Estación de tren de alta velocidad
