Diodo de fotografía infrarroja de 5 mm

Estado de Disponibilidad:
Cantidad:
  • LL50IR1T40-940-40

  • LITEKEY

  • 8541401000

Serie de fotodiodos infrarrojos de 5 mm (LL50IR1T40-940-40 (50mA))

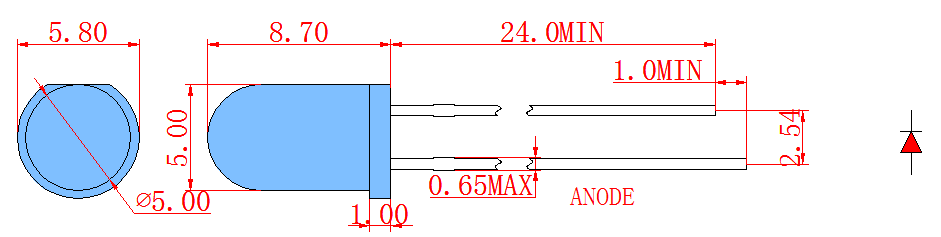

·Dimensiones del paquete


·Caracteristicas

5 mm con chips infrarrojos

Son los elementos de oblea AlGaAs / GaAs

Coloide es una pequeña cantidad de azul oscuro


·Calificaciones máximas absolutas (Ta = 25 ℃)

Articulo

Símbolo

Máximo

Unidad

Disipación de potencia

Pd

150

mW

Corriente directa máxima (1/10 ciclo de trabajo 0.1ms ancho de pulso)

SI P

1000

mamá

Corriente directa

SI

100

mamá

tensión inversa

VR

5

V

Rango de temperatura de funcionamiento

Topr / Tstg

-40ºC a + 85ºC

Rango de temperatura de almacenamiento

Topr / Tstg

-40ºC a + 100ºC

Temperatura de soldadura de plomo

Tsol

260ºC por 3 segundos


·Características eléctricas / ópticas (Ta = 25Cº)

Articulo

Símbolo

Min.

Typ.

Max.

Unidad

Condition

Tensión directa

VF

-

1.30

1.50

V

IF = 50mA

Corriente inversa

IR

-

-

10

μA

VR = 5V

Intensidad radiante

Ee

20

40

-

mW / sr

IF = 50mA

Longitud de onda máxima

λp

-

940

-

Nuevo Méjico

IF = 50mA

Coordenadas de línea espectral

Δλ

-

50

-

Nuevo Méjico

IF = 50mA

Ángulo de visión

-

40

-

deg

IF = 50mA


NOTAS

1)Todas las dimensiones están en milímetros (mm);

2)La tolerancia es ± 0.25mmunless otro especificado; la tolerancia de intensidad luminosa es ± 10%;


Curva característica electro-óptica típica: IR

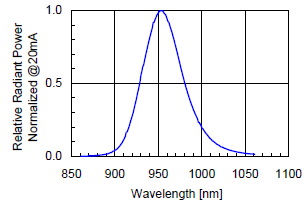

HIGO. 1 Corriente directa vs. Voltaje directo FIG. 2 radiante relativo vs. Longitud de onda

HIGO. 3 radiante relativo vs. Corriente Directa FIG. 4 radiante relativo vs. Corriente máxima directa

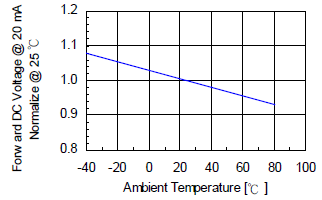

HIGO. 5 Tensión directa vs. Temperatura FIG.6 Radiante relativo vs. Temperatura



Producción de lámparas LED

Prueba de la lámpara LED

·Perfiles de soldadura por ola recomendados:

Notas:

1.Recomienda una temperatura de precalentamiento de 105 ℃ o menos (medida con un termopar

conectado a los pines LED) antes de la inmersión en la onda de soldadura con un baño de soldadura máximo

temperatura de 260 ℃.

2.Temperatura de soldadura de pico de onda entre 245-255 ℃ durante 3 segundos (5 segundos máx.).

3. No aplique tensión a la resina epoxi mientras la temperatura sea superior a 85 ℃.

4.Los accesorios no deben aplicar tensión en el componente durante el proceso de montaje y soldadura.

No se permite más de una ola de soldadura.




·Términos y condiciones para el uso de este documento

1)La información incluida en este documento refleja escenarios de uso representativos y está destinada únicamente a referencia técnica.

2)El número de pieza, el tipo y las especificaciones mencionadas en este documento están sujetos a cambios y mejoras futuros sin previo aviso. Antes del uso de producción, el cliente debe consultar la última hoja de datos para conocer las especificaciones actualizadas.

3)Cuando utilice los productos a los que se hace referencia en este documento, asegúrese de que el producto esté funcionando dentro de los límites ambientales y eléctricos especificados en la hoja de datos. Si el uso del cliente excede los límites especificados, LITEKEY no será responsable de ningún problema posterior.

La información en este documento se aplica al uso típico en aplicaciones de electrónica de consumo. Si la aplicación del cliente tiene requisitos especiales de confiabilidad o tiene responsabilidades potencialmente mortales, como el uso automotriz o médico, consulte con el representante de LITEKEY para obtener más ayuda.





1. Condiciones de almacenamiento:

a.Evite la exposición continua al ambiente de condensación de humedad y mantenga el producto alejado de transiciones rápidas a temperatura ambiente.

si.Los LED deben almacenarse con temperatura ≤30 ℃ y humedad relativa ≤60%。

C.Se recomienda ensamblar el producto en el paquete original sellado dentro de las 72 horas posteriores a la apertura. El producto en paquete abierto durante más de una semana debe hornearse durante 30 (+ 10 / -0) horas a 85-100 ℃.

2. El paso de plomo del LED debe coincidir con el paso de los agujeros de montaje en la PCB durante el componente. Se puede requerir la formación de plomo para asegurar que el tono de plomo coincida con el tono. Consulte la figura a continuación para conocer los procedimientos de formación de plomo adecuados. (Fig. ①)





4. Durante la formación del cable, utilice herramientas o plantillas para sujetar los cables de forma segura, de modo que la fuerza de flexión no se transmita a la lente LED y sus estructuras internas. No realice la formación de plomo una vez que el componente se haya montado en la PCB. (Fig. ④)

5. No doble los cables más de dos veces. (fig. ⑤)

6. Durante la soldadura, las cubiertas y los soportes de los componentes deben dejar espacio libre para evitar la tensión dañina en el LED durante la soldadura.




7. Los LED de orificio pasante son incompatibles con la soldadura por reflujo.

8. Limpieza:

a.A temperatura ambiente, la limpieza debe realizarse solo con alcohol isopropílico por un período de no más de un minuto cuando sea necesario. Secar a temperatura ambiente antes de usar.

si.No limpie los LED con ultrasonidos. Cuando es absolutamente necesario, la influencia de la limpieza ultrasónica en los LED depende de factores como la potencia ultrasónica y la condición de montaje. La limpieza ultrasónica debe estar precalificada para garantizar que esto no cause daños al LED.

9. Otro:

a.La especificación anterior puede modificarse sin previo aviso. LITEKEY se reservará la autoridad sobre el cambio de material para la especificación anterior.

si.Cuando use este producto, por favor abstenga las clasificaciones máximas absolutas y las instrucciones de uso descritas en estas hojas de especificaciones. LITEKEY no asume ninguna responsabilidad por cualquier daño resultante del uso del producto que no cumpla con las clasificaciones máximas absolutas y las instrucciones incluidas en estas hojas de especificaciones.
