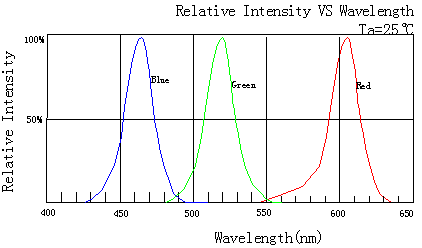

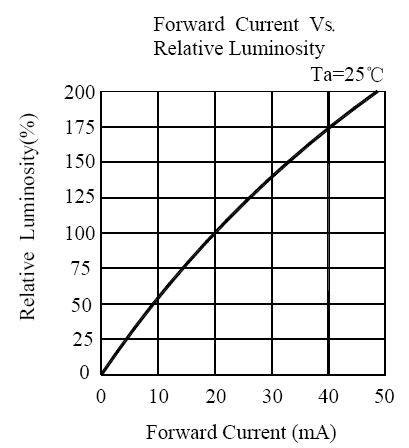

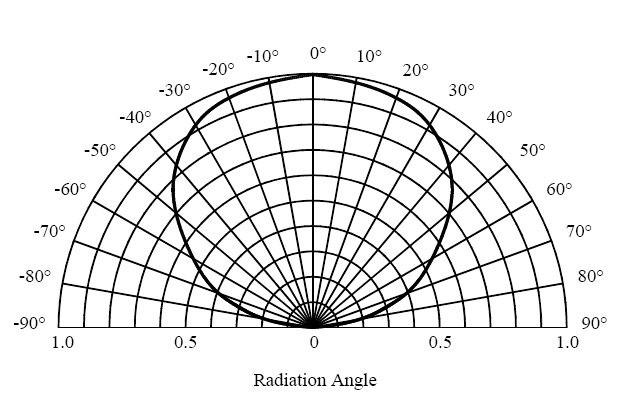

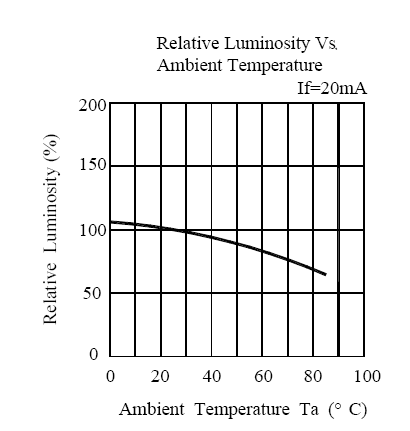

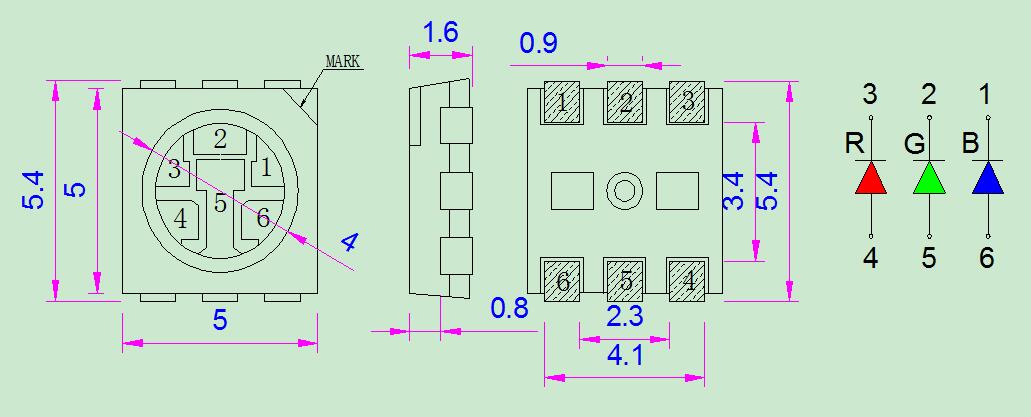

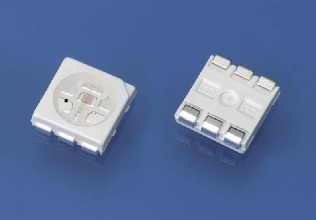

LED SMD RGB 5050 con PLCC6

·Instrucciones de soldadura por reflujo SMT

Notas:

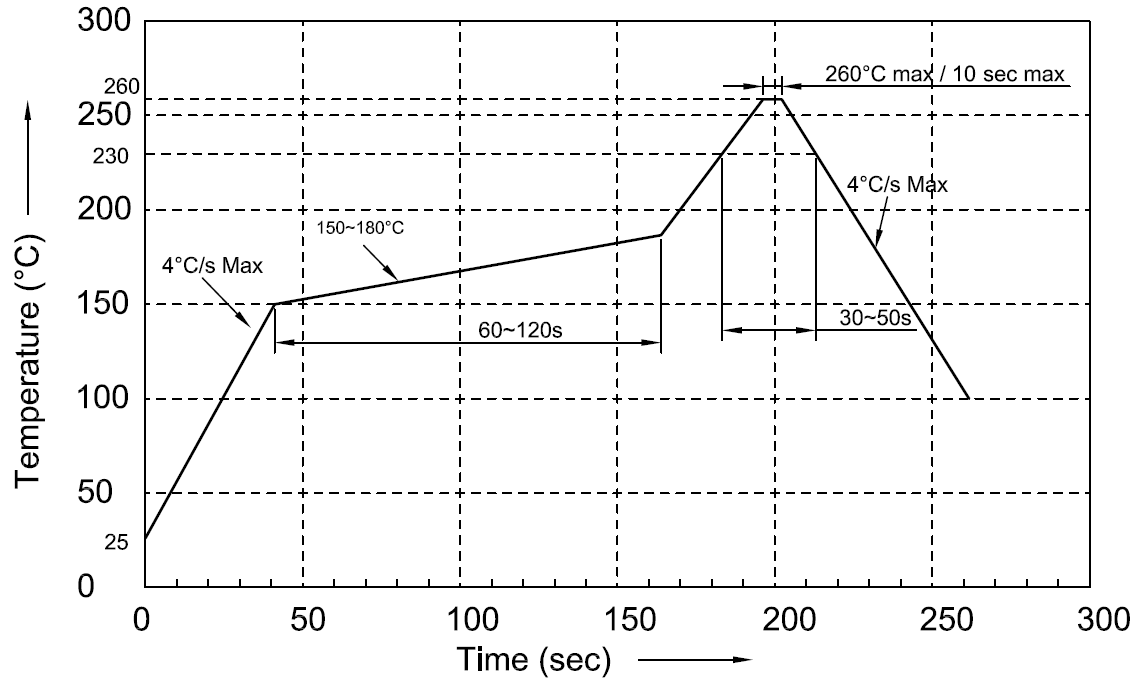

1.  Recomendamos una temperatura de reflujo de 245 ± 5 ℃. La temperatura máxima de soldadura debe limitarse a 260 ℃ durante 10 s (máx.).

2.  No cause estrés a la resina epoxi mientras esté expuesta a altas temperaturas.

3.  El número de procesos de reflujo será 2 veces o menos.

·Precauciones de manejo

La resina epoxi es dura y quebradiza y la silicona es más suave y flexible. Aunque se caracteriza por un estrés térmico significativo, es más susceptible a sufrir daños por fuerzas mecánicas externas.

Como resultado, se deben observar precauciones de manipulación especiales durante el montaje utilizando materiales encapsulados de silicona.

Productos LED. El incumplimiento podría provocar daños y fallos prematuros del LED.

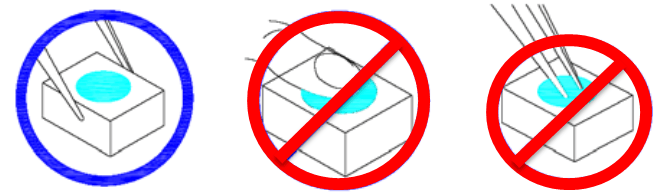

1.  Manipule el componente a lo largo de la superficie lateral utilizando pinzas o herramientas adecuadas (fig.1); No toque ni manipule directamente la superficie de la lente de silicona, ya que podría dañar el circuito interno (fig.2 y 3).

2.  El diámetro exterior de la boquilla captadora SMD no debe exceder el tamaño del LED para evitar  fugas de aire. El diámetro interior de la boquilla debe ser lo más grande posible. Se sugiere un material flexible para la punta de la boquilla para evitar rayar o dañar la superficie del LED durante la recogida.

Las dimensiones del componente deben programarse con precisión en la máquina de recogida y colocación para asegurar una recogida precisa y evitar daños durante la producción.

3.   Evite apilar juntos los PCB que contienen.

PH<7. LED. El impacto puede rayar la lente de silicona o dañar el circuito interno (fig.4).

4.  4. No apto para operar en ambiente ácido (Fig.5)

5.  El entorno operativo del LED y la composición del elemento de azufre no pueden superar los 100 ppm en el material de uso de acoplamiento del LED.

·ESD (Descarga Electrostática)

La electricidad estática o una sobretensión dañarán el LED. Se recomienda el uso de una muñequera conductora o un guante antielectrostático al manipular estos LED. Todos los dispositivos, equipos y maquinaria deben estar debidamente conectados a tierra.

·Almacenamiento

Para evitar la absorción de humedad, se recomienda soldar los LED LITEKEY lo antes posible después de desembalar el sobre sellado.

Si el sobre todavía está embalado, guárdelo en el entorno de la siguiente manera:

1.  Temperatura: 5 ℃ -30 ℃ (41 ℉ -86 ℉) Humedad: RH 60% Máx.

2.  Después de abrir esta bolsa, los dispositivos que se aplicarán a reflujo infrarrojo, reflujo en fase de vapor o proceso de soldadura equivalente deben:

A.  Completado en 168 horas.

B.   Almacenado a menos del 30% de HR.

3.  Los dispositivos requieren horneado antes del montaje, si no se cumple lo siguiente: (2)a o (2)b.

4.  Si es necesario hornear, los dispositivos deben hornearse en las siguientes condiciones: 48 horas a 60 ℃ ± 3 ℃.

·Otro

1.  Las especificaciones anteriores pueden cambiar sin previo aviso. LITEKEY se reservará la autoridad sobre cambios materiales para las especificaciones anteriores.

2.  Al utilizar este producto, respete las clasificaciones máximas absolutas y las instrucciones de uso descritas en estas hojas de especificaciones. LITEKEY no asume ninguna responsabilidad por ningún daño resultante del uso del producto que no cumpla con las clasificaciones máximas absolutas y las instrucciones incluidas en estas hojas de especificaciones.

3.  Estas hojas de especificaciones incluyen materiales protegidos por derechos de autor de LITEKEY COMPANY LIMITED. Por favor no reproduzca ninguna causa por parte de nadie para reproducirlos sin el consentimiento de LITEKEY.
