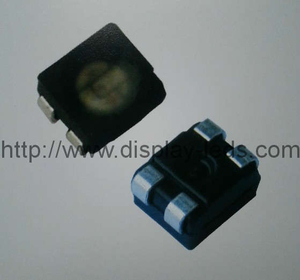

5050 PLCC6 LED SMD superior en blanco

Cantidad:
  • LST5050WY
  • pedazo
  • 1000pcs

Caracteristicas

Color de iluminación: blanco

Salida de flujo súper alto y alta luminancia
Tipo de montaje en superficie de tamaño pequeño: 5.4x3.0x1.6mm (LxWxH)
Cinta adhesiva: cinta transportadora negra conductora de 12 mm y cinta de cubierta transparente antiestática.

1,000pcs / reel, compatible con ROHS


LST5050WY - 5050 PLCC6 LED SMD superior en blanco
5050 SMD LED

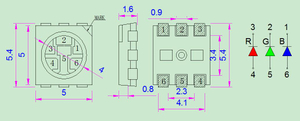

Notas:
1. Todas las unidades de dimensión son milímetros.
2.Toda la tolerancia de la dimensión es ± 0.15 mm a menos que se indique lo contrario.


Guía de selección

Parte No. Dado Lente
Tipo
Intensidad luminosa (mcd) @ 20mA * 3 Flujo luminoso (lm) @ 20mA * 3 Ángulo de visión
Min. Max. Min Typ 2θ1 / 2
LTL-5050WY BLANCO
(InGaN)
Amarillo difuso 5900 6600 18 20 120 °
6600 7600
7600 8500

Nota:
1. q1 / 2 es el ángulo desde la línea central óptica donde la intensidad luminosa es 1/2 del valor de la línea central óptica.
2. La tolerancia de tolerancia de medición de intensidad luminosa anterior ± 10%.


Características eléctricas / ópticas en Ta = 25 ℃

Parámetro Símbolo Min. Typ. Max. Unidades Condiciónes de la prueba
Tensión directa VF 2.8 --- 3.4 V SI = 20 mA * 3
Corriente inversa IR --- --- 10 μA VR = 5V
Coordenadas de color X --- 0.31 --- --- SI = 20 mA * 3
Y --- 0.32 --- --- SI = 20 mA * 3
Temperatura del color Tc --- 6500 --- K SI = 20 mA * 3
Índice de reproducción cromática CR 70 --- --- Real academia de bellas artes SI = 20 mA * 3


Calificaciones máximas absolutas en Ta = 25 ℃

Parámetro Símbolo Clasificación Unidades
Disipación de potencia Pd 315 mW
Corriente directa de CC por chip SI 30 mamá
Corriente directa máxima [1] SI P 300 mamá
tensión inversa VR 5 V
Descarga electrostática (HBM) ESD 1000 V
Temperatura de funcionamiento Para pr -40 ~ +85
Temperatura de almacenamiento Tstg -40 ~ +100

Nota:
1.1 / 10 Ciclo de trabajo, 0.1ms de ancho de pulso.
2.La tolerancia de tolerancia de medición de voltaje directo anterior ± 0.1V
3.El color anterior coordina la tolerancia de tolerancia de medición ± 0.003
