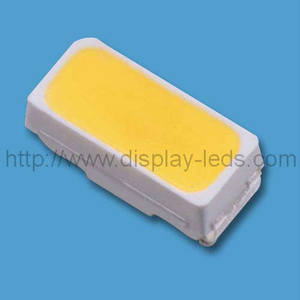

3528 PLCC2 LED SMD superior en blanco

Cantidad:
  • LST3528WY
  • pedazo
  • 1000pcs

Caracteristicas

Color de iluminación: blanco

Salida de flujo súper alto y alta luminancia
Tipo de montaje en superficie de tamaño pequeño: 3.5x2.8x1.9mm (LxWxH)
Len color: amarillo
Ángulo de visión: 120 grados
Cinta adhesiva: cinta transportadora negra conductora de 12 mm y cinta de cubierta transparente antiestática.

1,000pcs / reel, compatible con ROHS


LST3528WY - 3528 PLCC2 LED SMD superior en blanco
3528 SMD LED PD

Notas:
1. Todas las unidades de dimensión son milímetros.
2.Toda la tolerancia de la dimensión es ± 0.15 mm a menos que se indique lo contrario.


Guía de selección

Parte No. Dado Lente
Tipo
Intensidad luminosa
(mcd) @ 60mA
Luminoso
Flujo (lm) @ 150mA
Ángulo de visión
Min. Max. Min Typ 2θ1 / 2
LST3528WY BLANCO
(InGaN)
Amarillo
Difundido
6000 8000 18 25 120 °

Nota:
1. q1 / 2 es el ángulo desde la línea central óptica donde la intensidad luminosa es 1/2 del valor de la línea central óptica.
2. La tolerancia de tolerancia de medición de intensidad luminosa anterior ± 10%.

CALIFICACIÓN MÁXIMA ABSOLUTA (Ta = 25 ℃)

Articulo Símbolo Valor Unidad
Corriente directa máxima Si p 150 mamá
tensión inversa VR 5.0 V
Corriente directa continua SI 60 mamá
Recomendar corriente de funcionamiento SI 55 mamá
Temperatura de funcionamiento Para pr -40 a 85
Temperatura de almacenamiento Tstg -40 a 100
Temperatura de soldadura de plomo Tsol 260 ℃ por 3 segundos


CARACTERÍSTICAS (Ta = 25 ℃)

Parámetro Condition Símbolo Min Typ Max Unidades
Disipación de potencia IF = 60mA Pd - 200 - mw
Temperatura de color correlacionada IF = 60mA CCT 6000 / 7000 K
Tensión directa IF = 60mA VF 2.8 3.1 3.8 v
Corriente inversa VR = 5V IR / / 10 μA
Coordenadas de cromaticidad IF = 60mA X / 0.31 /
IF = 60mA Y / 0.327 /
Flujo luminoso IF = 60mA φv 18 20 25 LM
Intensidad luminosa IF = 60mA IV 6000 / 8000 mcd
Índice de color desgarrador IF = 60mA CRI / 70 / Real academia de bellas artes
Ángulo de visión completo IF = 60mA 2θ1 / 2 / 120 / deg
