LLS1206SYGC
LITEKEY
8541410000
1206 lámparas LED de chips SMD de Litekey están disponibles en pequeños tamaños y configuraciones especiales para el ensamblaje automatizado de la placa de PC y aplicaciones sensibles al espacio. Las lámparas LED de chip SMD son adecuadas para su uso en una amplia variedad de equipos electrónicos, incluidas computadoras de cuaderno, sistemas de red, electrodomésticos y aplicaciones de letreros interiores.
3.2*1.6*0.85 mm
Color luminoso y coloid: Amarillo verde/coloid blanco
Los productos de protección ambiental cumplieron con la directiva ROHS
Embalaje estándar de EIA
Adecuado para la producción automática SMT
Adecuado para el proceso de soldadura de reflujo
·Foto liderada

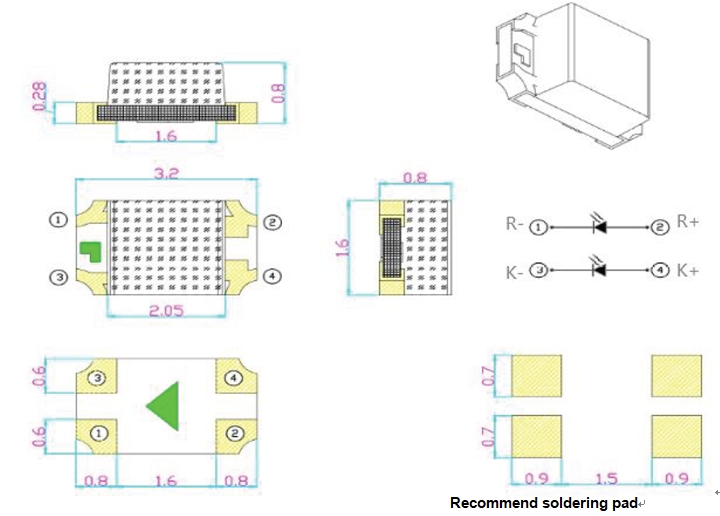

·Dimensión de esquema
·Calificaciones máximas absolutas (TA = 25ºC)
Artículo | Símbolo | Máximo | Unidad |
Disipación de potencia | Pd | 60 | MW |
Corriente continua hacia adelante | IFmax | 30 | mamá |
Corriente máxima hacia adelante (1/10 ciclo de trabajo 0.1 ms de ancho de pulso) | IFP | 100 | mamá |
tensión inversa | VR | 5 | V |
Rango de temperatura de funcionamiento | Topr | -30 a+85 | ℃ |
Almacenamiento temperaturero | Tstg | -40 a+90 | ℃ |
Temperatura de soldadura de plomo | Tsol | 260ºC por 3 segundos | |
* Nota: Ancho de pulso ≤0.1ms, deber ≤1/10
·Características eléctricas/ópticas (TA = 25ºC)
Artículo | Símbolo | Condition | Mínimo | Típ. | Máximo | Unidad |
Tensión directa | VF | IF= 5MA | 1.9 | - | 2.3 | V |
Intensidad luminosa | IV | IF= 5MA | 26 | - | 75 | MCD |
Longitud de onda dominante | ld | Si = 5MA | 567 | - | 578 | Nuevo Méjico |
Longitud de onda máxima | λp | Si = 5MA | - | 572 | - | Nuevo Méjico |
Ángulo de visión | 2θ1/2 | IF= 5MA | --- | 120 | --- | Teg |
Corriente inversa | IR | VR = 5V | --- | --- | 10 | ua |
·Solicitud
Equipo médico: endoscopio, oxímetro
Electrónica automotriz: luz de retroiluminación, luz indicadora
Productos industriales: panel de instrumentos electrónicos, equipo industrial
Inicio inteligente: electrodomésticos blancos, LED de tubo de Nixie
Productos de comunicación: lámpara de botón de teléfono móvil, enrutador
Aplicación de SMD de chips
Aplicación de SMD de chips
Aplicación de SMD de chips
7. Concentración: nos centramos en la investigación y el desarrollo LED, la producción y las ventas.
