LLS3014WW-AJ-29G-04-80
LITEKEY
8541410000
ROHS White White 3014 SMD de primer nivel LED de experto fabricante de China
3014 LED extiende la cartera de LED de clase de iluminación de Litekey a un conjunto más amplio de aplicaciones.
Combina alta eficacia y excelente valor en un paquete confiable.
También está optimizado para aplicaciones de iluminación de baja densidad donde la alta eficacia y la apariencia suave
son críticos, como las luces descendentes, los trofers y las luces de panel.
La serie 3014 LEDS ofrece alto CRI y están optimizados para aplicaciones de iluminación donde la buena calidad de color es crítica.
Parametros del producto
Tamaño: 3.0 mm × 1.5 mm
0.1W LED de potencia más baja
Bajo voltaje de funcionamiento, bajo consumo de energía, larga vida útil
Productos gratuitos de PB (que cumplen con el ROHS de la UE)
Adecuado para todos los asamblea SMT
Sensibilidad de humedad Nivel: Nivel 4
Materiales de chips:Material de dados: Ingan; Color claro: Blanco cálido; Color de la lente: Amarillo difuso

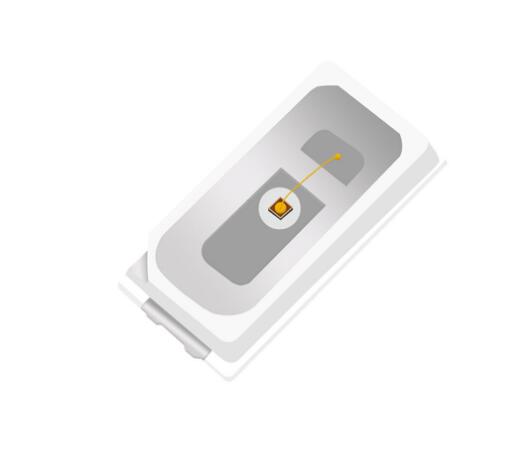

·Foto liderada

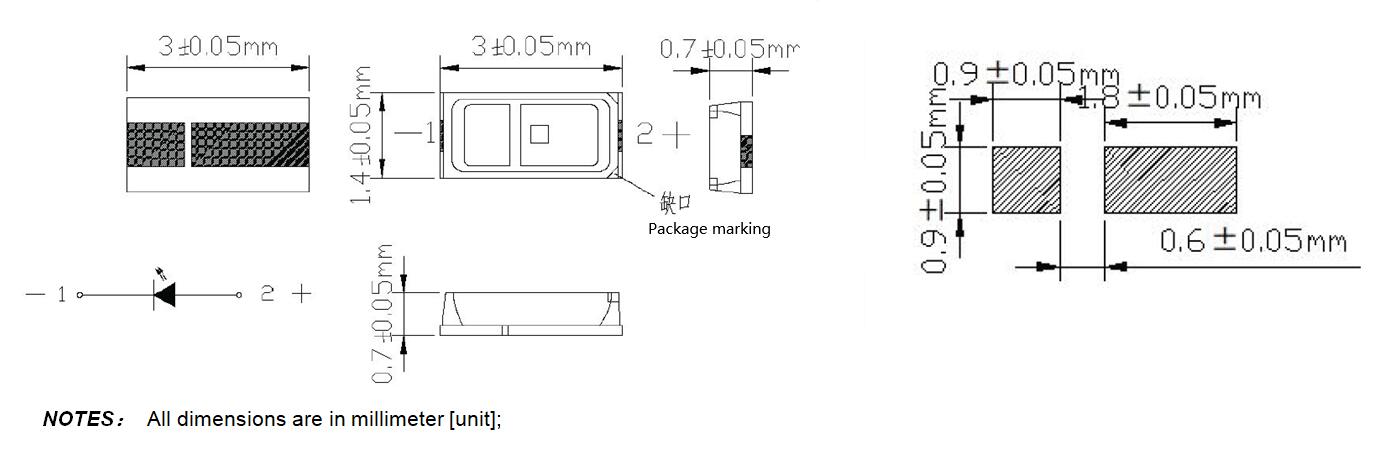

·Dimensión de esquema
·Guía de selección
P/N | Contenedor | Flujo luminoso IF= 30 mA |
LLS3014WW-AJ-29G-04-80 | 29g (2958 ± 87k) | 10-12lm |
LLS3014NW-AJ-41G-03-80 | 41G (4123 ± 137k) | |
LLS3014PW-AJ-62G-07-80 | 62g (6275 ± 255k) |
·Calificaciones máximas absolutas (ta = 25℃)
Artículo | Símbolo | Máximo | Unidad | Condición de prueba |
Disipación de potencia | Pd | 100 | MW | Si = 30 mA |
Corriente continua hacia adelante | SI | 30 | mamá | - |
Corriente hacia adelante pulsada (1/10 ciclo de trabajo de 0.1 ms de pulso Ancho) | SI P | 50 | mamá | - |
tensión inversa | VR | 5 | V | - |
Descarga electrostática (HBM) | ESD | 2000 | V | - |
Rango de temperatura de funcionamiento | Para pr | -30 a+80 | ℃ | - |
Rango de temperatura de almacenamiento | TSTG | -30 a+85 | ℃ | - |
Resistencia termica | Rthj-s | 20 | ℃/W | |
Temperatura de la Unión | TJ | ≤125 | ℃ | - |
·Características eléctricas/ópticas (TA = 25℃)
Artículo | Símbolo | Condition | Mínimo | Típ. | Máximo | Unidad |
Tensión directa | VF | Si = 30 mA | 2.8 | - | 3.4 | V |
Intensidad luminosa | IV | Si = 30 mA | 10 | - | 12 | lm |
Temperatura del color | CCT | Si = 30 mA | 29g (2958 ± 87k) 41G (4123 ± 137k) 62g (6275 ± 255k) | k | ||
Ángulo de visión | 2θ1/2 | Si = 30 mA | - | 120 | - | teg |
Corriente inversa | IR | VR = 5V | - | - | 10 | μA |
Índice de reproducción cromática | Real academia de bellas artes | Si = 30 mA | 80 | - | - | - |
·Solicitud
Letra del canal/ iluminación arquitectónica/ señal de mensaje variable (VMS)
Cambiadores de precios especialmente ambiental al aire libre
Monitoreo de seguridad, luces de automóvil, indicador 3C, semáforos
7. Concentración: nos centramos en la investigación y el desarrollo LED, la producción y las ventas.
