LLS2835WW-26G-80-0.2W
LITEKEY
8541410000
ROHS Cumple con 2835 SMD lideró a White Sereis del fabricante experto de China
2835 LED extienden la cartera de LED de clase de iluminación de Litekey a un conjunto más amplio de aplicaciones.
Combina alta eficacia y excelente valor en un paquete confiable.
También está optimizado para aplicaciones de iluminación de baja densidad donde la alta eficacia y la apariencia suave
son críticos, como las luces descendentes, los trofers y las luces de panel.
La serie 2835 LEDS ofrece alto CRI y están optimizados para aplicaciones de iluminación donde la buena calidad de color es crítica.
Parametros del producto
Tamaño del paquete: LED SMT de 2.8 mm × 3.5 mm, espesor de 1.0 mm
0.2W LED de baja potencia
Intensidad luminosa: 22-24lm
Típ. Radiación: 120o
CRI: 80 (min)
Alta confiabilidad y antivulcanización
Bajo voltaje de funcionamiento, bajo consumo de energía, larga vida útil
Adecuado para todos los asamblea SMT
Sensibilidad de humedad Nivel: Nivel 4
Productos gratuitos de PB (que cumplen con el ROHS de la UE)
Material de dados: Ingan/aigainp; Color claro: Blanco; Color de la lente: Amarillo difuso

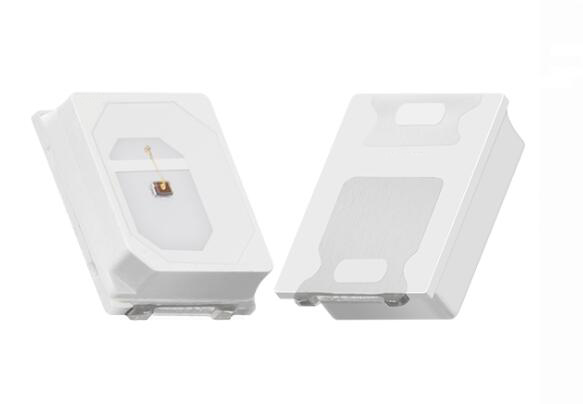

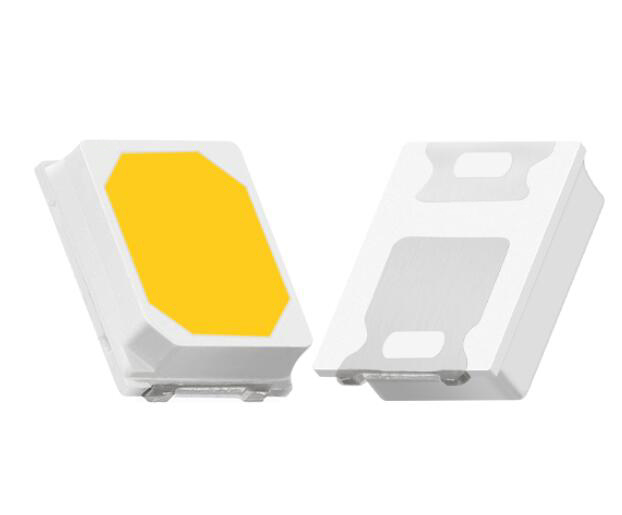

·Foto liderada

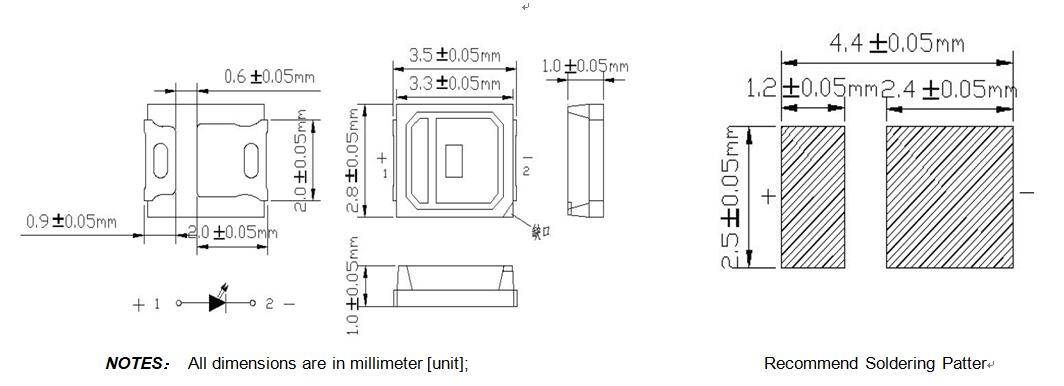

·Dimensión de esquema
·Guía de selección
P/N | Contenedor | Flujo luminoso Si = 150 mA |
LLS2835WW-26G-80-0.2W | 26g (2653 ± 72k) | 20-30lm
|
LLS2835WW-29G-80-0.2W | 29g (2958 ± 87k) | |
LLS2835NW-41G-80-0.2W | 41G (4123 ± 137k) | |
LLS2835NW-52G-80-0.2W | 52G (5169 ± 141k) | |
LLS2835PW-62G-80-0.2W | 62g (6275 ± 255k) |
·Calificaciones máximas absolutas (ta = 25℃)
Artículo | Símbolo | Máximo | Unidad | Condición de prueba |
Disipación de potencia | Pd | 200 | MW | Si = 60 mA |
Corriente continua hacia adelante | SI | 60 | mamá | - |
Pulsado Corriente hacia adelante (1/10 ciclo de trabajo 0.1 ms de ancho de pulso) | SI P | 90 | Mamá | - |
tensión inversa | VR | 5 | V | - |
Descarga electrostática (HBM) | ESD | 2000 | V | - |
Rango de temperatura de funcionamiento | Para pr | -40 a+85 | ℃ | - |
Condición de almacenamiento | TSTG | -40 a+40 | ℃ | - |
Humedad | ＜ 60 | % | ||
Resistencia termica | Rthj-s | 20 | ℃/W | |
Temperatura de la Unión | TJ | ≤125 | ℃ | - |
·Características eléctricas/ópticas (TA = 25℃)
Artículo | Símbolo | Condition | Mínimo | Típ. | Máximo | Unidad |
Tensión directa | VF | Si = 60 mA | 2.8 | - | 3.4 | V |
Intensidad luminosa | IV | Si = 60 mA | 20 | - | 30 | lm |
Temperatura del color | CCT | Si = 60 mA | - | K | ||
Ángulo de visión | 2θ1/2 | Si = 60 mA | - | 120 | - | teg |
Corriente inversa | IR | VR = 5V | - | - | 10 | μA |
Índice de reproducción cromática | Real academia de bellas artes | Si = 60 mA | 80 | - | - | - |
·Solicitud
Letra del canal/ iluminación arquitectónica/ señal de mensaje variable (VMS)
Cambiadores de precios especialmente ambiental al aire libre
Monitoreo de seguridad, luces de automóvil, indicador 3C, semáforos
7. Concentración: nos centramos en la investigación y el desarrollo LED, la producción y las ventas.
