LLS0805UR1
LITEKEY
8541401000
0805 LED rojos de montaje en superficie (LLS0805UR1)

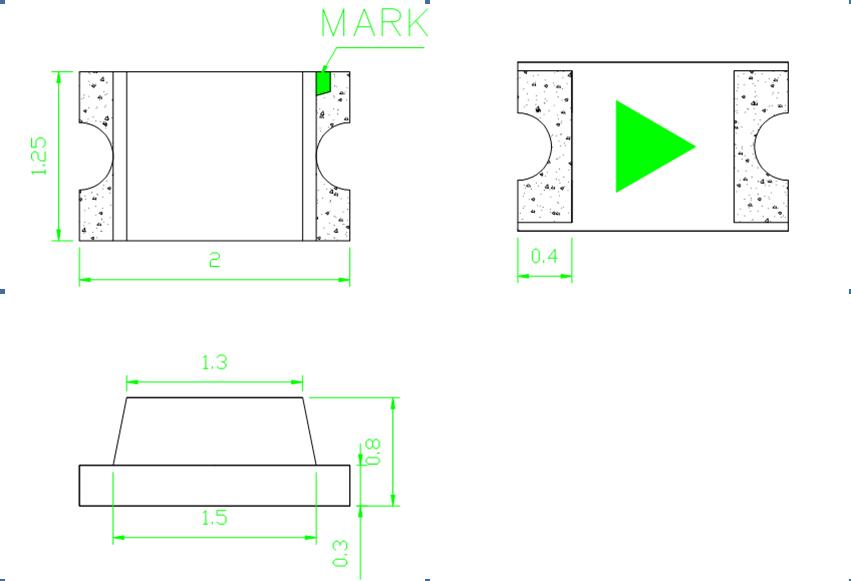

Dimensiones del paquete de rojo chip LED 0805
NOTAS:
1.Todas las dimensiones están en milímetros [unidad];
2.La tolerancia es ±0,1 mm(0,004') a menos que se especifique lo contrario;
3. Las especificaciones están sujetas a cambios sin previo aviso.
·Características
2,0*1,25*0,80mm
tipo monocolor
Métodos de soldadura: todos los métodos de montaje SMT.
Cumple con el estándar ROHS
Tipo monocolor.
Métodos de soldadura: todos los métodos de montaje SMT.
Cumple con el estándar ROHS.
Tamaño extremadamente pequeño (2x1,25x0,8mm).
Rango de temperatura de funcionamiento desde -40°C a +85°C.
0805 huella estándar de la industria.
Muy adecuado para aplicación en dispositivos pequeños.
Rendimiento de alta confiabilidad.
Amplio ángulo de visión.
Superficie emisora superior plana.
·Descripción
este rojo LED SMD 0805 están hechos con InGaN sobre zafiro.
Diodo emisor de luz.
Aplicación del LED de chip rojo 0805
Indicador óptico
Indicador y retroiluminación en teléfono y fax.
Retroiluminación plana para LCD, interruptor y símbolo.
Aplicación de tubo de luz
uso general
Número de pieza | Emitido Color | El color de Len | Material de las virutas |
LLS0805UR1(0,80) | Red | Agua Claro | AlGaInP |
Clasificaciones máximas absolutas (Ta = 25 ℃)
Artículo | Símbolo | Máximo | Unidad |
Disipación de energía | PD | 75 | mW |
Corriente directa continua | IFmáx | 30 | mamá |
Corriente máxima directa(1/10 Ciclo de trabajo 0,1 ms de ancho de pulso) | IFP | 80 | mamá |
voltaje inverso | VR | 5 | V |
Rango de temperatura de funcionamiento | Topr | -40 a +85 | ℃ |
Rango de temperatura de almacenamiento | Tstg | -40 a +85 | ℃ |
Temperatura de soldadura de plomo | Tsol | 260ºC durante 3 segundos | |
Características eléctricas/ópticas (Ta=25℃)
Artículo | Símbolo | Condition | Mín. | Tipo. | máx. | Unidad |
voltaje directo | VF | IF=20mA | --- |
|
| V |
Intensidad luminosa | IV | IF=20mA | 70 | 150 | --- | mcd |
Longitud de onda | ld | IF=20mA | -- | 617 | 625 | Nuevo Méjico |
Ángulo de visión | 2θ1/2 | IF=20mA | -- | 120 | -- | grados |
Corriente inversa | IR | VR =5V | -- | -- | 10 | ua |
·
Elementos de prueba de confiabilidad y condiciones del chip LED rojo 0805
NO. | Artículo | Condición de prueba | Prueba Hr/ciclo/tiempo | Muestra cantidad | Acre |
1 | Reflujo | TEMPERATURA: 260 ± 5 ℃; Mín. 5 segundos | 6 minutos | 22 piezas | 0/1 |
2 | Ciclo de temperatura | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 20 ciclos | 22 piezas | 0/1 |
3 | Choque térmico | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 100 ciclos | 22 piezas | 0/1 |
4 | Temperatura alta Almacenamiento | TEMPERATURA: 85 ℃ | 1000 horas | 22 piezas | 0/1 |
5 | Baja temperatura Almacenamiento | TEMPERATURA: -40 ℃ | 1000 horas | 22 piezas | 0/1 |
6 | Vida operativa de CC | SI=20MA | 1000 horas | 22 piezas | 0/1 |
7 | Alta humedad | 85% HR | 1000 horas | 22 piezas | 0/1 |
Instrucciones de soldadura por reflujo SMT de SMD LED 0805
Notas:
1. Recomendamos una temperatura de reflujo de 245 ± 5 ℃. La temperatura máxima de soldadura debe limitarse a 260 ℃ durante 10 s (máx.).
2. No cause estrés a la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
La producción del chip LED 0805:
