0603 LED de montaje en superficie (LLS0603CW1)

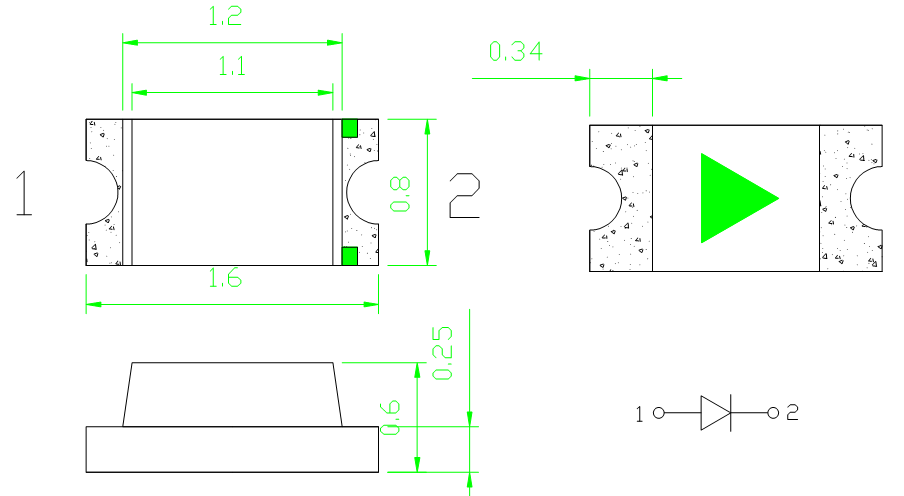

·Dimensiones del paquete de chip LED blanco 0603
NOTAS:
1.Todas las dimensiones están en milímetros [unidad];
2.La tolerancia es ±0,1 mm(0,004') a menos que se especifique lo contrario;
3. Las especificaciones están sujetas a cambios sin previo aviso.
·Características
1,6*0,8*0,60mm
tipo monocolor
Métodos de soldadura: todos los métodos de montaje SMT.
Cumple con el estándar ROHS
·Descripción
este blanco LED SMD 0603 están hechos con InGaN sobre zafiro.
Diodo emisor de luz.
Solicitud
retroiluminación LCD
Luces
Número de pieza | Color emitido | Color de la lente | Material de las virutas |
LLS0603CW1(0,60) | Blanco frío | Amarillo Difundido | InGaN |
Clasificaciones máximas absolutas (Ta = 25 ℃)
Artículo | Símbolo | Máximo | Unidad |
Disipación de energía | PD | 135 | mW |
Corriente directa continua | IFmáx | 30 | mamá |
Corriente directa máxima (ciclo de trabajo 1/10, ancho de pulso de 0,1 ms) | IFP | 140 | mamá |
voltaje inverso | realidad virtual | 5 | V |
Rango de temperatura de funcionamiento | superior | -40 a +85 | ℃ |
Rango de temperatura de almacenamiento | Tstg | -40 a +85 | ℃ |
Temperatura de soldadura de plomo | Tsol | 260ºC durante 3 segundos | |
Características eléctricas/ópticas (Ta=25℃)
Artículo | Símbolo | Condition | Mín. | Tipo. | máx. | Unidad |
voltaje directo | VF | SI=20mA | -- | 3.0 | 3.6 | V |
Intensidad luminosa | IV | SI=20mA | 400 | -- | 600 | mcd |
Temperatura de color | tc | SI=20mA | -- | 7500 | 12000 | K |
Ángulo de visión | 2θ1/2 | SI=20mA | --- | 120 | --- | grados |
Corriente inversa | IR | VR = 5V | --- | --- | 10 | ua |
·Curvas típicas de características electroópticas
Elementos de prueba de confiabilidad y condiciones del ChipLED blanco 0603
NO. | Artículo | Condición de prueba | Prueba Hr/ciclo/tiempo | Muestra cantidad | Acre |
1 | Reflujo | TEMPERATURA: 260 ± 5 ℃; Mín. 5 segundos | 6 minutos | 22 piezas | 0/1 |
2 | Ciclo de temperatura | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 20 ciclos | 22 piezas | 0/1 |
3 | Choque térmico | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 100 ciclos | 22 piezas | 0/1 |
4 | Temperatura alta Almacenamiento | TEMPERATURA: 85 ℃ | 1000 horas | 22 piezas | 0/1 |
5 | Baja temperatura Almacenamiento | TEMPERATURA: -40 ℃ | 1000 horas | 22 piezas | 0/1 |
6 | Vida operativa de CC | SI=20MA | 1000 horas | 22 piezas | 0/1 |
7 | Alta humedad | 85% HR | 1000 horas | 22 piezas | 0/1 |
Instrucciones de soldadura por reflujo SMT de SMD LED 0603
Notas:
1. Recomendamos una temperatura de reflujo de 245 ± 5 ℃. La temperatura máxima de soldadura debe limitarse a 260 ℃ durante 10 s (máx.).
2. No cause estrés a la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
La producción del chip LED 0603:
0603 LED de montaje en superficie (LLS0603CW1)
·Dimensiones del paquete de chip LED blanco 0603
NOTAS:
1.Todas las dimensiones están en milímetros [unidad];
2.La tolerancia es ±0,1 mm(0,004') a menos que se especifique lo contrario;
3. Las especificaciones están sujetas a cambios sin previo aviso.
·Características
1,6*0,8*0,60mm
tipo monocolor
Métodos de soldadura: todos los métodos de montaje SMT.
Cumple con el estándar ROHS
·Descripción
este blanco LED SMD 0603 están hechos con InGaN sobre zafiro.
Diodo emisor de luz.
Solicitud
retroiluminación LCD
Luces
Número de pieza | Color emitido | Color de la lente | Material de las virutas |
LLS0603CW1(0,60) | Blanco frío | Amarillo Difundido | InGaN |
Clasificaciones máximas absolutas (Ta = 25 ℃)
Artículo | Símbolo | Máximo | Unidad |
Disipación de energía | PD | 135 | mW |
Corriente directa continua | IFmáx | 30 | mamá |
Corriente directa máxima (ciclo de trabajo 1/10, ancho de pulso de 0,1 ms) | IFP | 140 | mamá |
voltaje inverso | realidad virtual | 5 | V |
Rango de temperatura de funcionamiento | superior | -40 a +85 | ℃ |
Rango de temperatura de almacenamiento | Tstg | -40 a +85 | ℃ |
Temperatura de soldadura de plomo | Tsol | 260ºC durante 3 segundos | |
Características eléctricas/ópticas (Ta=25℃)
Artículo | Símbolo | Condition | Mín. | Tipo. | máx. | Unidad |
voltaje directo | VF | SI=20mA | -- | 3.0 | 3.6 | V |
Intensidad luminosa | IV | SI=20mA | 400 | -- | 600 | mcd |
Temperatura de color | tc | SI=20mA | -- | 7500 | 12000 | K |
Ángulo de visión | 2θ1/2 | SI=20mA | --- | 120 | --- | grados |
Corriente inversa | IR | VR = 5V | --- | --- | 10 | ua |
·Curvas típicas de características electroópticas
Elementos de prueba de confiabilidad y condiciones del ChipLED blanco 0603
NO. | Artículo | Condición de prueba | Prueba Hr/ciclo/tiempo | Muestra cantidad | Acre |
1 | Reflujo | TEMPERATURA: 260 ± 5 ℃; Mín. 5 segundos | 6 minutos | 22 piezas | 0/1 |
2 | Ciclo de temperatura | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 20 ciclos | 22 piezas | 0/1 |
3 | Choque térmico | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 100 ciclos | 22 piezas | 0/1 |
4 | Temperatura alta Almacenamiento | TEMPERATURA: 85 ℃ | 1000 horas | 22 piezas | 0/1 |
5 | Baja temperatura Almacenamiento | TEMPERATURA: -40 ℃ | 1000 horas | 22 piezas | 0/1 |
6 | Vida operativa de CC | SI=20MA | 1000 horas | 22 piezas | 0/1 |
7 | Alta humedad | 85% HR | 1000 horas | 22 piezas | 0/1 |
Instrucciones de soldadura por reflujo SMT de SMD LED 0603
Notas:
1. Recomendamos una temperatura de reflujo de 245 ± 5 ℃. La temperatura máxima de soldadura debe limitarse a 260 ℃ durante 10 s (máx.).
2. No cause estrés a la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
La producción del chip LED 0603:
