LLS0603ug1
LITEKEY
8541401000
0603 LED de montaje en superficie (LLS0603UG1)

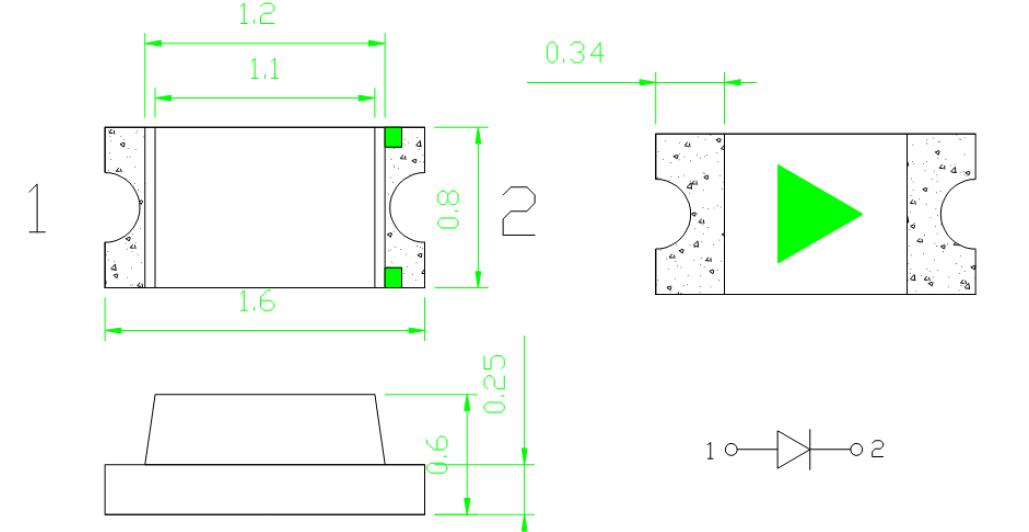

·Dimensiones del paquete de AMARILLO VERDE chip LED 0603
NOTAS:
1.Todas las dimensiones están en milímetros [unidad];
2.La tolerancia es ±0,1 mm(0,004') a menos que se especifique lo contrario;
3. Las especificaciones están sujetas a cambios sin previo aviso.
·Características
1,6*0,8*0,60mm
tipo monocolor
Métodos de soldadura: todos los métodos de montaje SMT.
Cumple con el estándar ROHS
·Descripción
este verde LED SMD 0603 están hechos con AlGaInP en zafiro
Diodo emisor de luz.
Solicitud
retroiluminación LCD
Luces
Parte No. | Emitido Color | Color de la lente | Chip Material |
LLS0603UG1(0,60) | amarillo verde | Agua Claro | AlGaInP |
Clasificaciones máximas absolutas (Ta = 25 ℃)
Artículo | Símbolo | Máximo | Unidad |
Disipación de energía | PD | 75 | mW |
Corriente directa continua | IFmáx | 25 | mamá |
Corriente máxima directa(1/10 deber Ciclo de 0,1 ms de ancho de pulso) | IFP | 80 | mamá |
voltaje inverso | VR | 5 | V |
Rango de temperatura de funcionamiento | Topr | -40 a +85 | ℃ |
Rango de temperatura de almacenamiento | Tstg | -40 a +85 | ℃ |
Temperatura de soldadura de plomo | Tsol | 260ºC durante 3 segundos | |
Características eléctricas/ópticas (Ta=25℃)
Artículo | Símbolo | Condition | Mín. | Tipo. | máx. | Unidad |
voltaje directo | VF | IF=20mA |
| --- |
| V |
Intensidad luminosa | IV | IF=20mA | 25 | 50 | --- | mcd |
Longitud de onda | l | IF=20mA | 566 | --- | 572 | Nuevo Méjico |
Ángulo de visión | 2θ1/2 | IF=20mA | --- | 120 | --- | grados |
Corriente inversa | IR | VR =5V | --- | --- | 10 | ua |
Elementos de prueba de confiabilidad y condiciones del ChipLED VERDE AMARILLO 0603
NO. | Artículo | Condición de prueba | Prueba Hr/ciclo/tiempo | Muestra cantidad | Acre |
1 | Reflujo | TEMPERATURA: 260 ± 5 ℃; Mín. 5 segundos | 6 minutos | 22 piezas | 0/1 |
2 | Ciclo de temperatura | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 20 ciclos | 22 piezas | 0/1 |
3 | Choque térmico | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 100 ciclos | 22 piezas | 0/1 |
4 | Temperatura alta Almacenamiento | TEMPERATURA: 85 ℃ | 1000 horas | 22 piezas | 0/1 |
5 | Baja temperatura Almacenamiento | TEMPERATURA: -40 ℃ | 1000 horas | 22 piezas | 0/1 |
6 | Vida operativa de CC | SI=20MA | 1000 horas | 22 piezas | 0/1 |
7 | Alta humedad | 85% HR | 1000 horas | 22 piezas | 0/1 |

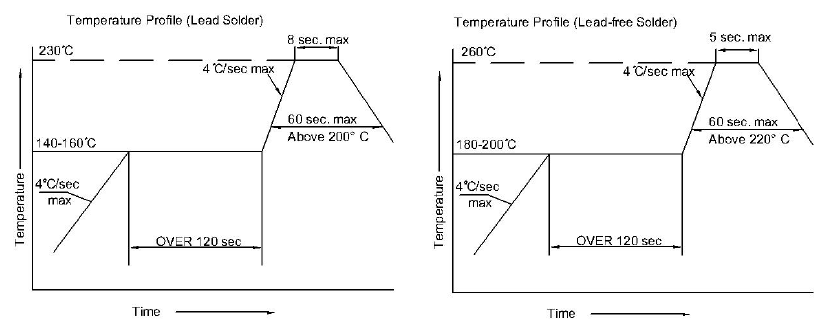

Instrucciones de soldadura por reflujo SMT del LED SMD VERDE AMARILLO 0603
Notas:
1. Recomendamos una temperatura de reflujo de 245 ± 5 ℃. La temperatura máxima de soldadura debe limitarse a 260 ℃ durante 10 s (máx.).
2. No cause estrés a la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
La producción del chip LED VERDE AMARILLO 0603:
