0402 LED de montaje en superficie (LLS0402BL1)

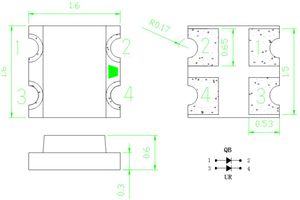

·Dimensiones del paquete de AZUL chip LED 0402
NOTAS:
1.Todas las dimensiones están en milímetros [unidad];
2.La tolerancia es ±0,1 mm(0,004') a menos que se especifique lo contrario;
3. Las especificaciones están sujetas a cambios sin previo aviso.
·Características
1,0*0,5*0,45mm
tipo monocolor
Métodos de soldadura: todos los métodos de montaje SMT.
Cumple con el estándar ROHS
Descripción
Este AZUL LED SMD 0402 están hechos con InGaN en zafiro
Diodo emisor de luz.
Solicitud
retroiluminación LCD
Luces
Parte No. | Emitido Color | Lente Color | Chip Material |
LLS0402BL1(0,45) | Azul | Agua clara | InGaN |
Clasificaciones máximas absolutas (Ta = 25 ℃)
Artículo | Símbolo | Máximo | Unidad |
Fuerza Disipación | PD | 110 | mW |
Continuo Corriente directa | IFmáx | 25 | mamá |
Cima Corriente directa(1/10 ciclo de trabajo 0,1 ms de ancho de pulso) | IFP | 100 | mamá |
Contrarrestar Voltaje | VR | 5 | V |
Temperatura de funcionamiento Rango | Topr | -40 a +85 | ℃ |
Temperatura de almacenamiento Rango | Tstg | -40 a +85 | ℃ |
Temperatura de soldadura de plomo | Tsol | 260ºC durante 3 segundos | |
Características eléctricas/ópticas (Ta=25℃)
Artículo | Símbolo | Condition | Mín. | Tipo. | máx. | Unidad |
Adelante Voltaje | VF | IF=20mA |
| - |
| V |
Luminoso Intensidad | IV | IF=20mA | 28 | - | 72 | mcd |
Longitud de onda | l | IF=20mA | 460 | 468 | 477 | Nuevo Méjico |
Visita Ángulo | 2θ1/2 | IF=20mA | - | 120 | - | grados |
Contrarrestar Actual | IR | VR =5V | - | -- | 10 | ua |
Elementos de prueba de confiabilidad y condiciones de 0402 BLUE ChipLED
NO. | Artículo | Condición de prueba | Prueba Hr/ciclo/tiempo | Muestra cantidad | Acre |
1 | Reflujo | TEMPERATURA: 260 ± 5 ℃; Mín. 5 segundos | 6 minutos | 22 piezas | 0/1 |
2 | Ciclo de temperatura | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 20 ciclos | 22 piezas | 0/1 |
3 | Choque térmico | Temperatura: +100 ℃ 15 minutos Hasta (5 minutos) L:-40 ℃ 15 minutos | 100 ciclos | 22 piezas | 0/1 |
4 | Temperatura alta Almacenamiento | TEMPERATURA: 85 ℃ | 1000 horas | 22 piezas | 0/1 |
5 | Baja temperatura Almacenamiento | TEMPERATURA: -40 ℃ | 1000 horas | 22 piezas | 0/1 |
6 | Vida operativa de CC | SI=20MA | 1000 horas | 22 piezas | 0/1 |
7 | Alta humedad | 85% HR | 1000 horas | 22 piezas | 0/1 |
Instrucciones de soldadura por reflujo SMT del LED SMD AZUL 0402
Notas:
1. Recomendamos una temperatura de reflujo de 245 ± 5 ℃. La temperatura máxima de soldadura debe limitarse a 260 ℃ durante 10 s (máx.).
2. No cause estrés a la resina epoxi mientras esté expuesta a altas temperaturas.
3. El número de procesos de reflujo será 2 veces o menos.
La producción del chip LED AZUL de un solo color 0402:
