LSD3913A/B
LITEKEY
8531200000

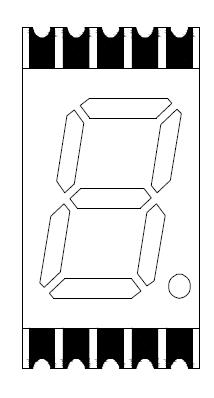

0,39 pulgadas Numérico de un solo dígito 3,1 mm Ultradelgado Pantalla LED SMD

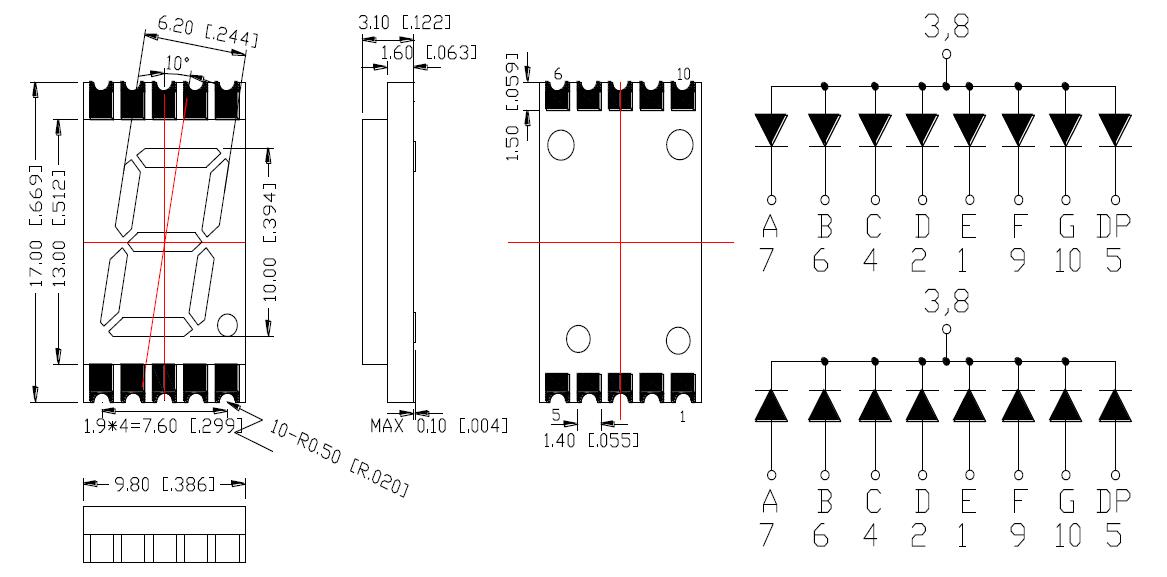

1. Diagrama de dimensiones exteriores y circuito interno
Notas:
Todas las dimensiones están en milímetros (pulgadas) y la tolerancia es de 0,25 mm (0,010) a menos que se indique lo contrario.
2. Guía de selección
Número de pieza | Chip | Iv@IF=20mA | ||||
Común Ánodo | Común Cátodo | Material | Color | WLD | Por ficha | |
Mín. | Tipo. | |||||
LSD3913BR | LSD3913AR | AlGaInP | Súper rojo | 640 | - | 8 |
LSD3913BUR | LSD3913AUR | AlGaInP | ultra rojo | 620 | - | 15 |
LSD3913BO | LSD3913AO | AlGaInP | Naranja | 605 | - | 40 |
LSD3913BY | LSD3913AY | AlGaInP | Amarillo | 580 | - | 50 |
LSD3913BG | LSD3913AG | AlGaInP | Verde | 570 | - | 16 |
LSD3913BPG | LSD3913APG | InGaN | Verde puro | 520 | - | 35 |
LSD3913BB | LSD3913AB | InGaN | Azul | 470 | - | 25 |
LSD3913BW | LSD3913AW | InGaN | Blanco | x0,27/y0,25 | - | 60 |
Unidad: | \ | \ | \ | Nuevo Méjico | mcd | mcd |
3. Características eléctricas y clasificaciones máximas absolutas
Parámetro | Eléctrico Características ópticas[1] | Absoluto Calificaciones máximas[1] | ||||
color emitido | voltaje directo @ SI = 20 mA | Contrarrestar | Fuerza Disipación | CC adelante Actual | Pico hacia adelante Actual[2] | |
Por ficha | Tipo. | Máx. | ||||
Súper rojo | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
ultra rojo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Naranja | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Amarillo | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
Verde | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
Verde puro | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Azul | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Blanco | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
Unidad: | V | V | ua | mW | mamá | mamá |
4. Aplicación de Pantalla LED de montaje en superficie(Pantalla LED SMD)
﹒Electrodomésticos.
﹒Paneles de instrumentos.
﹒Pantallas de lectura digitales.
Contáctenos para más detalles.
