LD8022AUW-F
LITEKEY
Fichas de descarga:LD8022AUW-f.pdf

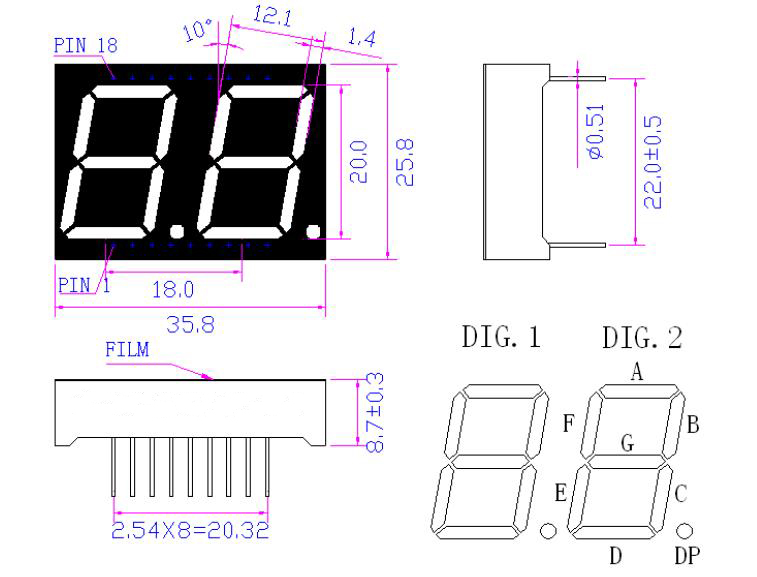

·Dimensiones del paquete

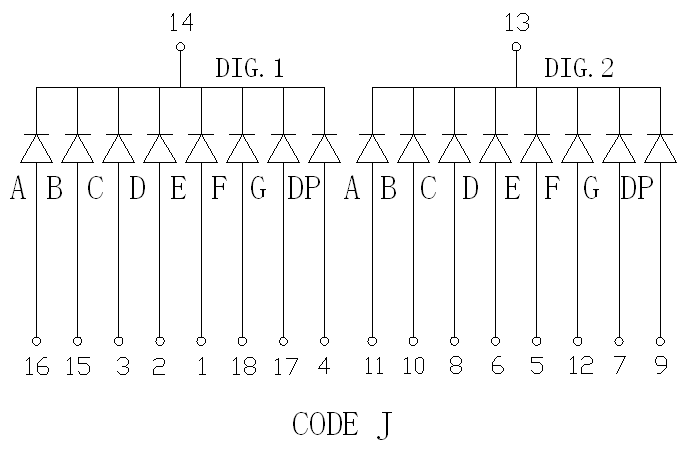

· Diagrama del circuito interno
Nota:
1.All las dimensiones son en milímetros;
2.Tolerance es de ± 0,25 mm especialmente otra especificada;
longitud 3.Pin, color de la carcasa, el marcado no y diagrama de circuito se puede modificar para requisitos particulares;
4.Especificaciones están sujetos a cambio sin previo aviso;
5.Not supere el 1% de la deformación longitud del producto.
CARACTERES | ||||||||||
Viruta Material: InGaN chip de LED azul | ||||||||||
· VALORACIÓN máximo absoluto (Ta = 25 ℃) | ||||||||||
PARÁMETRO | SÍMBOLO | MÁXIMA CALIFICACIÓN | UNIT | |||||||
Disipación de potencia | PD | 90 | mW | |||||||
Corriente delantera máxima (1/10 Ciclo, 0,1 ms por ancho de pulso) | IPICO | 100 | mamá | |||||||
DC Corriente directa | IF | 25 | mamá | |||||||
tensión inversa | VR | 5 | V | |||||||
Descarga electrostática | ESD | 1000 | V | |||||||
Rango de temperatura de funcionamiento | Topr / Tstg | -40 ° C a + 85 ° C | ||||||||
Temperatura de almacenamiento Rango | Topr / Tstg | -40 ° C a + 100 ° C | ||||||||
·ELECTRICAL CARÁCTER y curvas (Ta = 25 ℃) OPTICAL | ||||||||||
PARÁMETRO | SÍMBOLO | MIN | TYP | MAX | UNIT | CONDICIÓN DE PRUEBA (Por chip) | ||||
Tensión directa | VF | 60 | 80 | - | mcd | IF= 20 mA | ||||
Intensidad luminosa | IV | - | 3.00 | 3.60 | V | IF= 20 mA | ||||
Longitud de onda pico de emisión | ? p | - | 13000 | - | K | IF= 20 mA | ||||
Dominante de onda de emisión | λd | - | 30 | - | Nuevo Méjico | IF= 20 mA | ||||
Espectral de línea de ancho medio | Δλ | - | - | 10 | uA | IF= 20 mA | ||||
Corriente inversa | IR | 60 | 80 | - | mcd | VR= 5V |
Nota:
1.El luz blanca de un LED generada por una fuente azul excitar el fósforo amarillo
tolerancia intensidad 2.Luminous es de ± 15%; la tolerancia dominante onda de emisión
Fichas de descarga:LD8022AUW-f.pdf
Fichas de descarga:LD8022AUW-f.pdf
·Dimensiones del paquete
· Diagrama del circuito interno
Nota:
1.All las dimensiones son en milímetros;
2.Tolerance es de ± 0,25 mm especialmente otra especificada;
longitud 3.Pin, color de la carcasa, el marcado no y diagrama de circuito se puede modificar para requisitos particulares;
4.Especificaciones están sujetos a cambio sin previo aviso;
5.Not supere el 1% de la deformación longitud del producto.
CARACTERES | ||||||||||
Viruta Material: InGaN chip de LED azul | ||||||||||
· VALORACIÓN máximo absoluto (Ta = 25 ℃) | ||||||||||
PARÁMETRO | SÍMBOLO | MÁXIMA CALIFICACIÓN | UNIT | |||||||
Disipación de potencia | PD | 90 | mW | |||||||
Corriente delantera máxima (1/10 Ciclo, 0,1 ms por ancho de pulso) | IPICO | 100 | mamá | |||||||
DC Corriente directa | IF | 25 | mamá | |||||||
tensión inversa | VR | 5 | V | |||||||
Descarga electrostática | ESD | 1000 | V | |||||||
Rango de temperatura de funcionamiento | Topr / Tstg | -40 ° C a + 85 ° C | ||||||||
Temperatura de almacenamiento Rango | Topr / Tstg | -40 ° C a + 100 ° C | ||||||||
·ELECTRICAL CARÁCTER y curvas (Ta = 25 ℃) OPTICAL | ||||||||||
PARÁMETRO | SÍMBOLO | MIN | TYP | MAX | UNIT | CONDICIÓN DE PRUEBA (Por chip) | ||||
Tensión directa | VF | 60 | 80 | - | mcd | IF= 20 mA | ||||
Intensidad luminosa | IV | - | 3.00 | 3.60 | V | IF= 20 mA | ||||
Longitud de onda pico de emisión | ? p | - | 13000 | - | K | IF= 20 mA | ||||
Dominante de onda de emisión | λd | - | 30 | - | Nuevo Méjico | IF= 20 mA | ||||
Espectral de línea de ancho medio | Δλ | - | - | 10 | uA | IF= 20 mA | ||||
Corriente inversa | IR | 60 | 80 | - | mcd | VR= 5V |
Nota:
1.El luz blanca de un LED generada por una fuente azul excitar el fósforo amarillo
tolerancia intensidad 2.Luminous es de ± 15%; la tolerancia dominante onda de emisión
Fichas de descarga:LD8022AUW-f.pdf
Curva característica · Típica electro-óptico

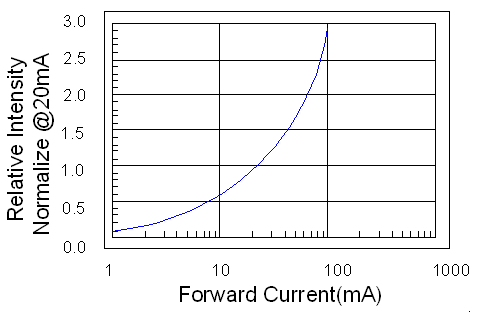

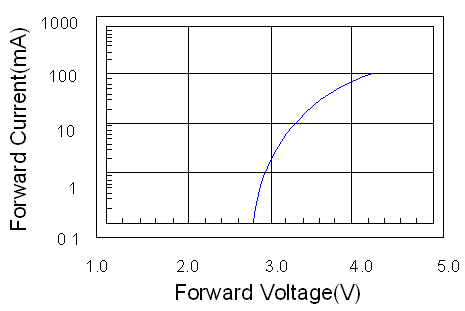

HIGO. Vs. 1 Corriente directa Forward figura voltaje. 2 Vs. Intensidad relativa Corriente directa
HIGO. Vs. 3 de tensión directa Temperatura figura. 4 relativa Vs. Intensidad Temperatura
HIGO. 5 Vs. Intensidad relativa Longitud de onda
Curva característica · Típica electro-óptico
HIGO. Vs. 1 Corriente directa Forward figura voltaje. 2 Vs. Intensidad relativa Corriente directa
HIGO. Vs. 3 de tensión directa Temperatura figura. 4 relativa Vs. Intensidad Temperatura
HIGO. 5 Vs. Intensidad relativa Longitud de onda

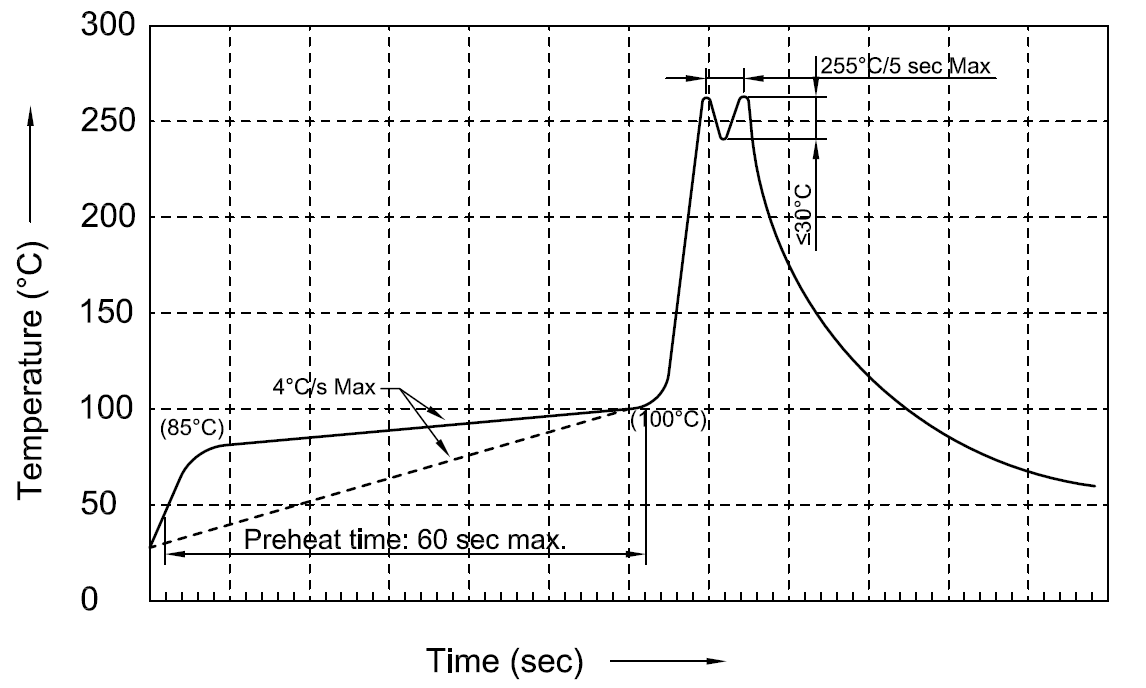

· Recomendado Perfiles de soldadura por ola:
notas:
1.Recommend precalentar temperatura de 105 ℃ o menos (tal como se mide con un termopar
unido a los pasadores LED) antes de la inmersión en la onda de soldadura con un baño de soldadura máximo
temperatura de 260 ℃.
2.Peak onda de la temperatura de soldadura entre 245-255 ℃ durante 3 segundos (5 sec max).
3.Do no se aplica tensión a la resina epoxídica mientras que la temperatura está por encima de 85 ℃.
4.Fixtures no deben aplicarse presión sobre el componente en el montaje y proceso de soldadura.
no se permite más de una soldadura por ola.
· Recomendado Perfiles de soldadura por ola:
notas:
1.Recommend precalentar temperatura de 105 ℃ o menos (tal como se mide con un termopar
unido a los pasadores LED) antes de la inmersión en la onda de soldadura con un baño de soldadura máximo
temperatura de 260 ℃.
2.Peak onda de la temperatura de soldadura entre 245-255 ℃ durante 3 segundos (5 sec max).
3.Do no se aplica tensión a la resina epoxídica mientras que la temperatura está por encima de 85 ℃.
4.Fixtures no deben aplicarse presión sobre el componente en el montaje y proceso de soldadura.
no se permite más de una soldadura por ola.

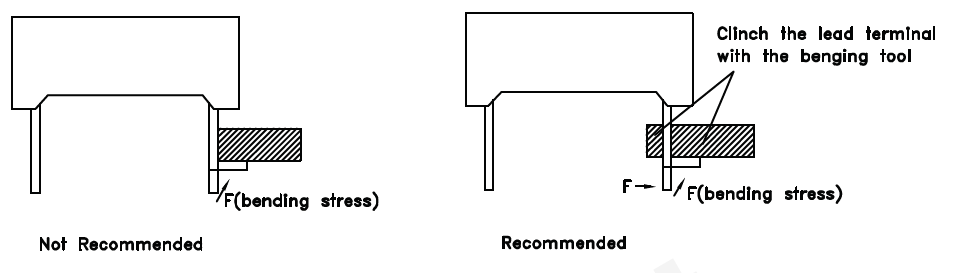

· La formación de plomo
Curva no se permite a los conductores de los componentes a mano, sin herramientas adecuadas. Los cables deben estar dobladas por remachado la parte superior de la cabeza firmemente de manera que la fuerza de flexión no se ejerce sobre el cuerpo de plástico.

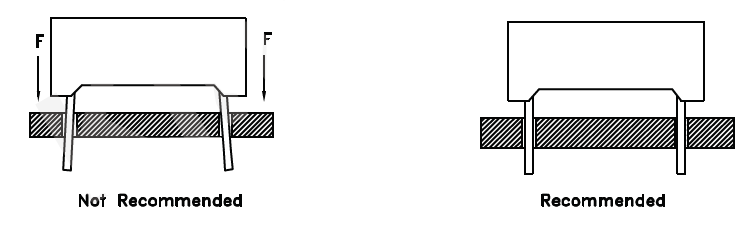

·Instalación
1.No aplique tensión a los terminales de los cables.
2.Al insertar para el montaje, asegurar el paso del terminal coincide con paso de agujeros de la placa de sustrato para evitar la propagación o pellizcar los terminales de los cables.

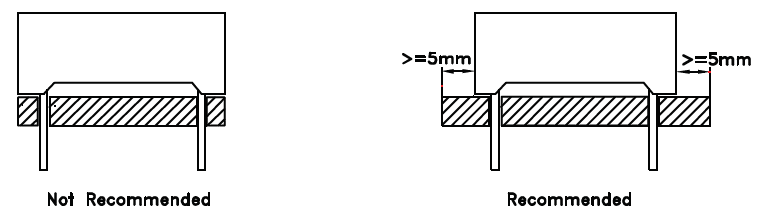

1.El componente se coloca al menos 5 mm desde el borde de PCB al daño causado evitar el calor excesivo durante la soldadura por ola.
·Almacenamiento
1.Los LEDs deben ser almacenados a temp. 30 ℃ y humedad relativa. 70% después de haber sido enviado desde LITEKEY y los límites de la vida de almacenamiento son 3 meses. Si los LED se almacenan durante 3 meses o más, pueden ser almacenadas durante un año en un recipiente sellado con una atmósfera de nitrógeno y material absorbente.
2.Por favor evitar transiciones rápidas de la temperatura ambiente, especialmente en ambientes de alta humedad donde puede ocurrir la condensación.
· Notas Generales de Soldadura
1.A través de hoyos pantallas son incompatibles con la soldadura por reflujo.
2.Si los componentes serán sometidos a múltiples procesos de soldadura donde los componentes pueden ser sometidos a un calor intenso, consulte con LITEKEY para la compatibilidad.
·Limpieza
1.se recomiendan suaves flujos de "no limpios" para su uso en la soldadura.
2.Si se requiere una limpieza, LITEKEY recomienda lavar los componentes del alojamiento con sólo agua. No utilice disolventes orgánicos para la limpieza, ya que pueden dañar las piezas de plástico. Y los dispositivos no deben lavarse durante más de un minuto.
· Descargas electrostáticas (ESD)
1.LEDs pueden ser dañados por descarga electrostática o corriente de sobretensión (EOS).
2.Una correa de muñeca ESD, correa de calzado ESD o guantes antiestáticos deben ser usados siempre que el manejo de los LED.
3.Conexión a tierra adecuada debe aplicarse para todos los dispositivos, equipos y maquinaria.
4.Uso soplador de iones para neutralizar la carga estática que podrían haber acumulado en la superficie de la lente de plástico LEDs como resultado de la fricción entre LEDs durante el almacenamiento y entrega.
· La formación de plomo
Curva no se permite a los conductores de los componentes a mano, sin herramientas adecuadas. Los cables deben estar dobladas por remachado la parte superior de la cabeza firmemente de manera que la fuerza de flexión no se ejerce sobre el cuerpo de plástico.
·Instalación
1.No aplique tensión a los terminales de los cables.
2.Al insertar para el montaje, asegurar el paso del terminal coincide con paso de agujeros de la placa de sustrato para evitar la propagación o pellizcar los terminales de los cables.
1.El componente se coloca al menos 5 mm desde el borde de PCB al daño causado evitar el calor excesivo durante la soldadura por ola.
·Almacenamiento
1.Los LEDs deben ser almacenados a temp. 30 ℃ y humedad relativa. 70% después de haber sido enviado desde LITEKEY y los límites de la vida de almacenamiento son 3 meses. Si los LED se almacenan durante 3 meses o más, pueden ser almacenadas durante un año en un recipiente sellado con una atmósfera de nitrógeno y material absorbente.
2.Por favor evitar transiciones rápidas de la temperatura ambiente, especialmente en ambientes de alta humedad donde puede ocurrir la condensación.
· Notas Generales de Soldadura
1.A través de hoyos pantallas son incompatibles con la soldadura por reflujo.
2.Si los componentes serán sometidos a múltiples procesos de soldadura donde los componentes pueden ser sometidos a un calor intenso, consulte con LITEKEY para la compatibilidad.
·Limpieza
1.se recomiendan suaves flujos de "no limpios" para su uso en la soldadura.
2.Si se requiere una limpieza, LITEKEY recomienda lavar los componentes del alojamiento con sólo agua. No utilice disolventes orgánicos para la limpieza, ya que pueden dañar las piezas de plástico. Y los dispositivos no deben lavarse durante más de un minuto.
· Descargas electrostáticas (ESD)
1.LEDs pueden ser dañados por descarga electrostática o corriente de sobretensión (EOS).
2.Una correa de muñeca ESD, correa de calzado ESD o guantes antiestáticos deben ser usados siempre que el manejo de los LED.
3.Conexión a tierra adecuada debe aplicarse para todos los dispositivos, equipos y maquinaria.
4.Uso soplador de iones para neutralizar la carga estática que podrían haber acumulado en la superficie de la lente de plástico LEDs como resultado de la fricción entre LEDs durante el almacenamiento y entrega.
